双头涂布设备操作文档

了解如何快速上手 双头涂布上位机的操作 .

自动模式

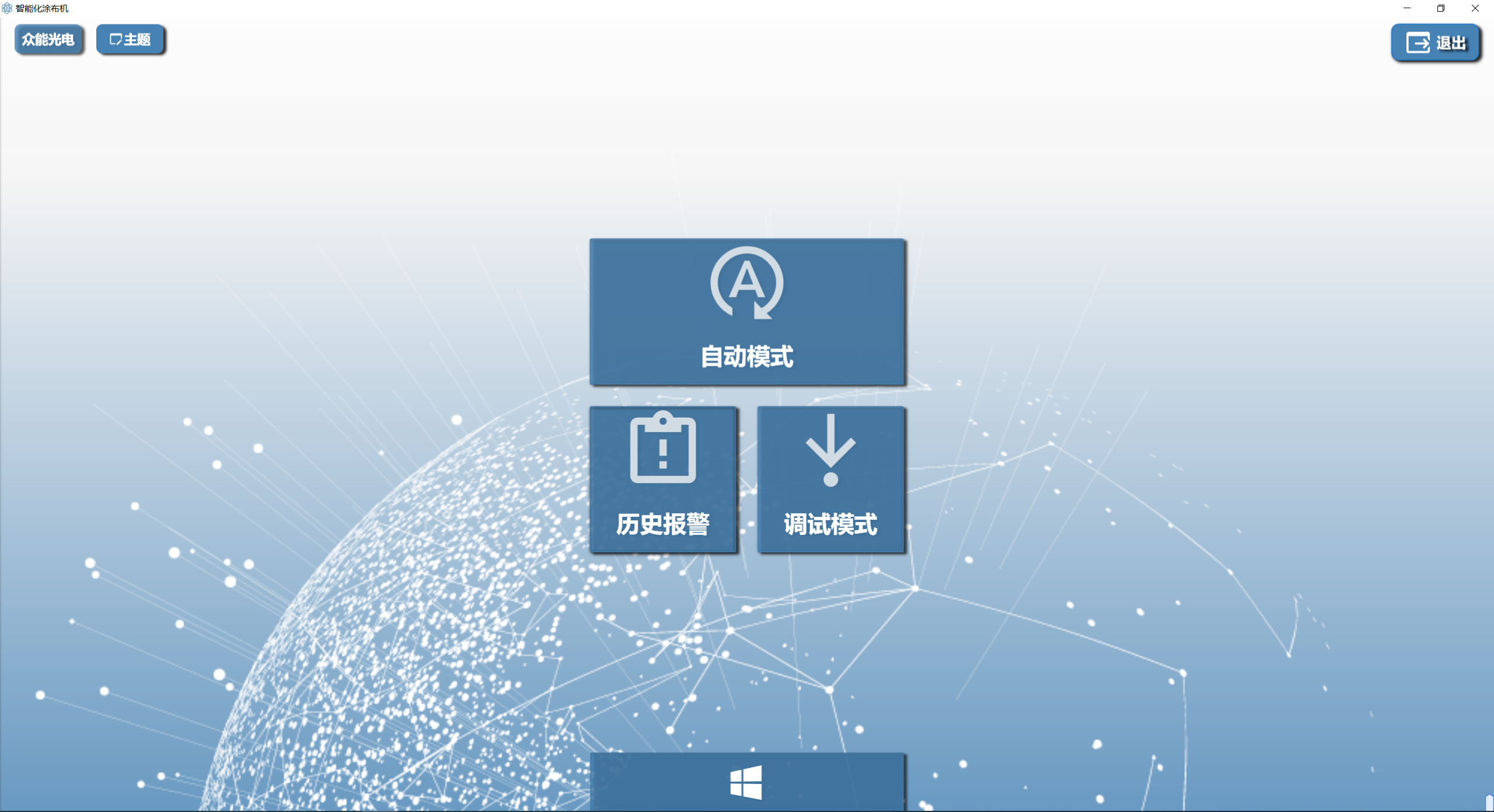

主界面

分为自动模式、历史报警和调试模式

一、自动模式界面：

可以看到具体参数，运行日志和操作自动工艺

初始化：全部轴复位

复位：出现报警，可继续工艺

自动注液：涂布前自动注液

暂停：点击后当前步骤会完成后设备停止工作，等待下一次点击后方可继续

启动设备：可选择涂布头一工作或者涂布头二

急停：停止所有操作。

调试模式

主界面

主界面可显示实时日志和功能模块：

初始化：全部轴复位

复位：出现报警，可继续工艺

自动注液：涂布前自动注液

暂停：点击后当前步骤会完成后设备停止工作，等待下一次点击后方可继续

启动设备：可选择涂布头一工作或者涂布头二

运行步骤

运行步骤可在自动工艺前勾选流程，如勾选掉，那么这个步骤将不在自动工艺步骤中执行。

参数观测

可以实时观测设备当前的状态

手动界面

可以手动调试所有轴运动、定位。

使能观测和控制

进入使能控制需要密码123456

1.如果使能断开，或者没有连接上，按钮会呈蓝色，使能运行正常是绿色

2.点击按钮使能可以重新连接使能

全部参数配置说明

自动涂布参数设置

1. 选择对应配方，修改参数后点击添加配方就保存成功
2. 压力传感器读取端口号
3. 水平传感器读取端口
4. 工艺流程超时报警时间

1. 回料位置： 基片工艺时需要回料的位置
2. 工艺基片堆液延迟时间：开始工艺时需要堆液的时间
3. 涂布头擦洗位置：涂布头擦洗时平台轴要移动到的位置
4. 注液轴速度：做工艺时注液轴的注液速度
5. 涂布准备位置：做工艺时的平台轴准备位置
6. 涂布头擦洗下降位置：擦洗时涂布轴要下降的位置
7. 涂布头擦洗上升位置：擦洗后涂布轴要上升的位置
8. 涂布头刮涂下降极限：工艺时涂布轴下降的极限位置
9. X轴工艺速度：工艺过程中平台轴的速度
10. 回料电机速度：工艺过程中瞬间回料的速度
11. 刮涂基片结束位置：结束刮涂时平台轴的位置
12. 压力传感器1标准值：涂布轴下降时压力传感器设置值
13. 压力传感器2标准值：涂布轴下降时压力传感器设置值
14. 压力传感器偏差范围：涂布轴下降时压力传感器设置误差的范围
15. 注液完成位置：工艺时电机堆液的位置
16. 风刀关闭位置：工艺完成后平台轴到达该位置将关闭风刀
