激光刻蚀上位机操作文档

了解如何快速上手 激光刻蚀上位机的操作 .

激光刻蚀上位机操作文档

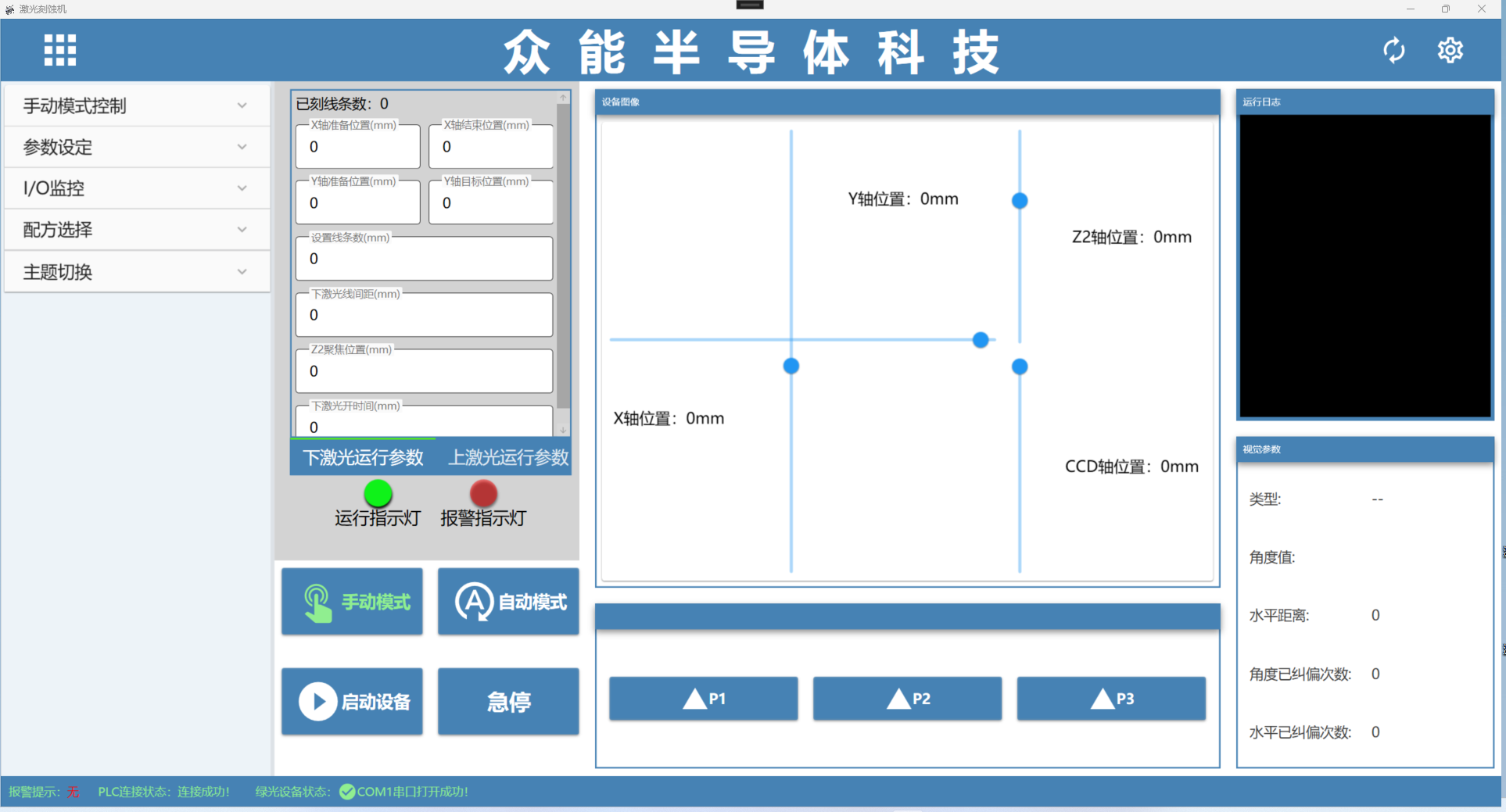

一、首页

①：导航栏可以切换到其他功能页面。

②：上激光和下激光自动模式下运行的参数设置；可以选中上激光或下激光。

③：手动模式将运行模式切换为手动；自动模式将运行模式切换为自动；启动设备设备将安装设置的参数自动运行；急停设备将终止所有动作。

④：当前所有轴的实时位置信息。

⑤：选择P1、P2、P3激光。

⑥：当前程序运行的日志信息。

⑦：视觉纠偏状态和参数信息。

：参数设置页面，可以对PLC地址、端口、绿光激光器的串口号（图2）和绿光的工作状态、内部频率等参数进行设置和保存（图3）。

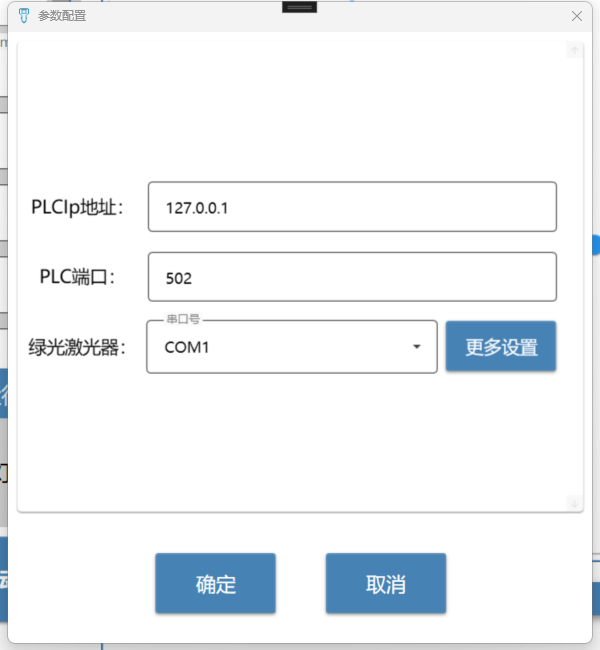

图2

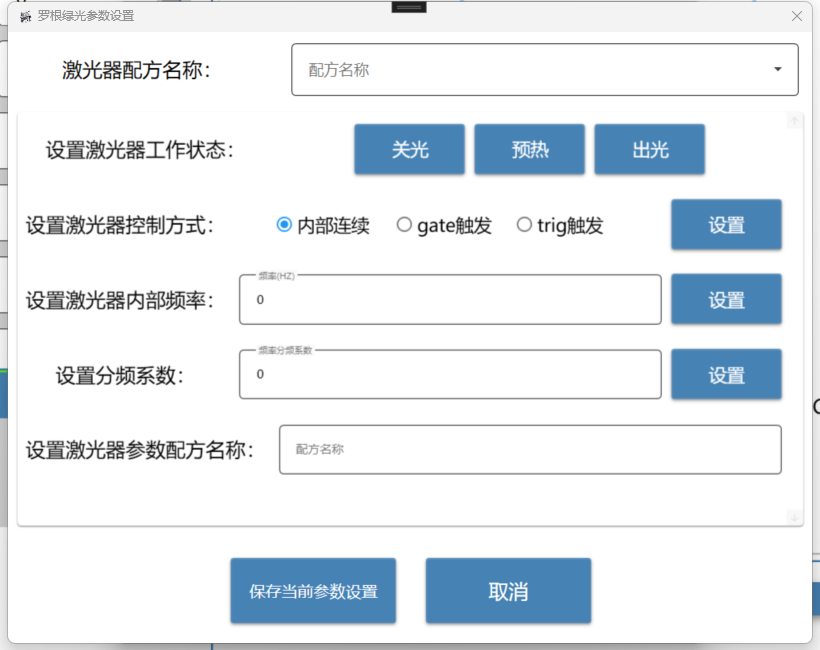

图3

：刷新当前程序的页面、PLC的连接等。

二、导航栏

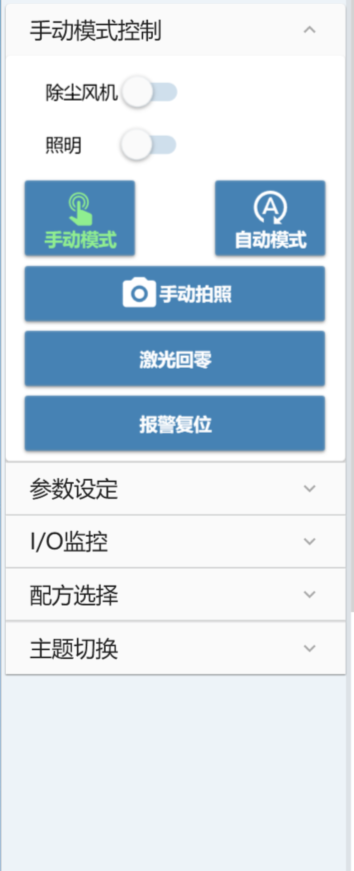

图4

手动模式控制：开启除尘风机、打开照明、运行模式切换、手动拍照、激光回零、报警复位等功能。

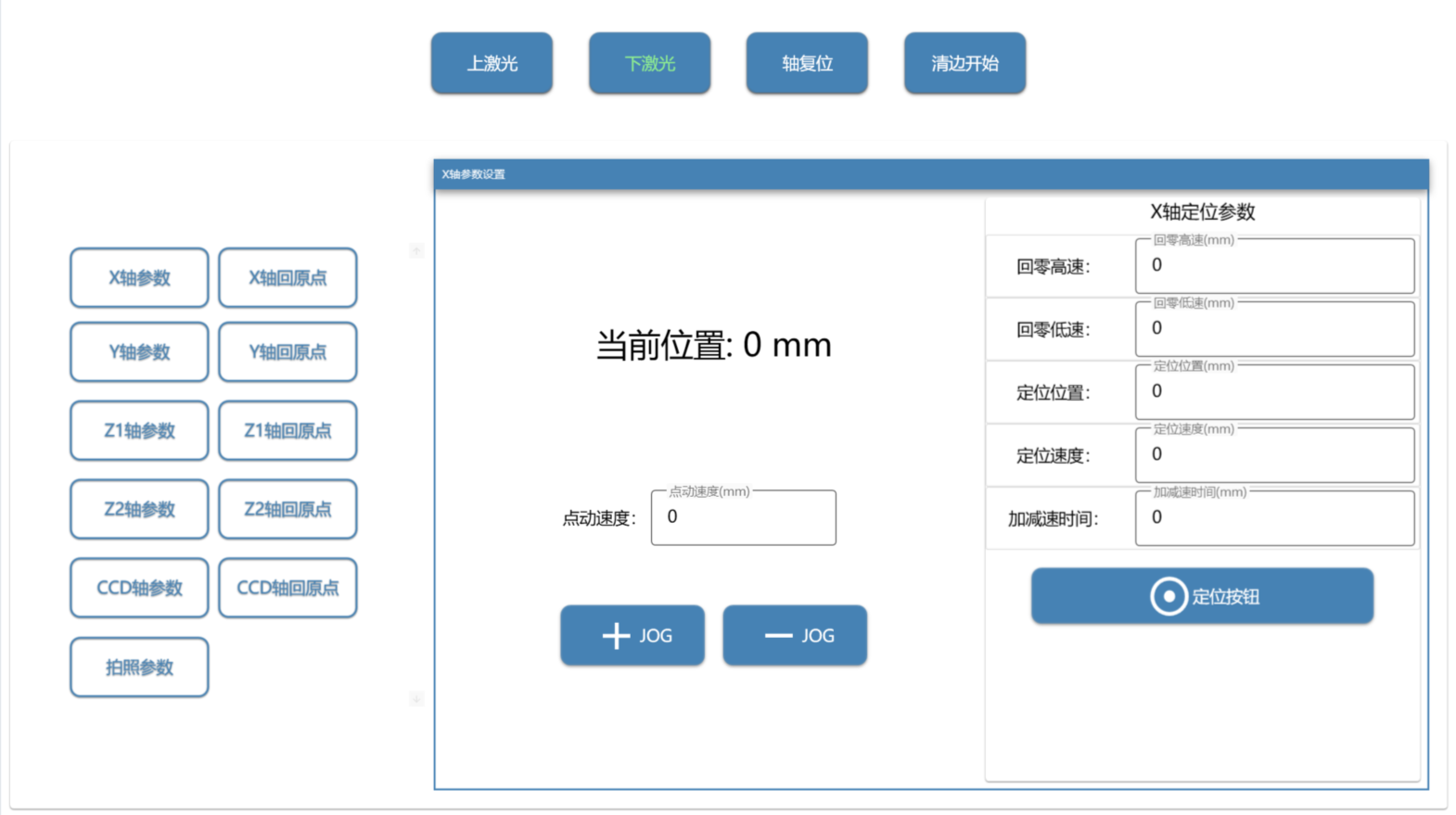

参数设定：（图5）选择上激光或下激光、轴复位、清边等功能；对轴进行手动点动、定位、轴回零等操作。

图5

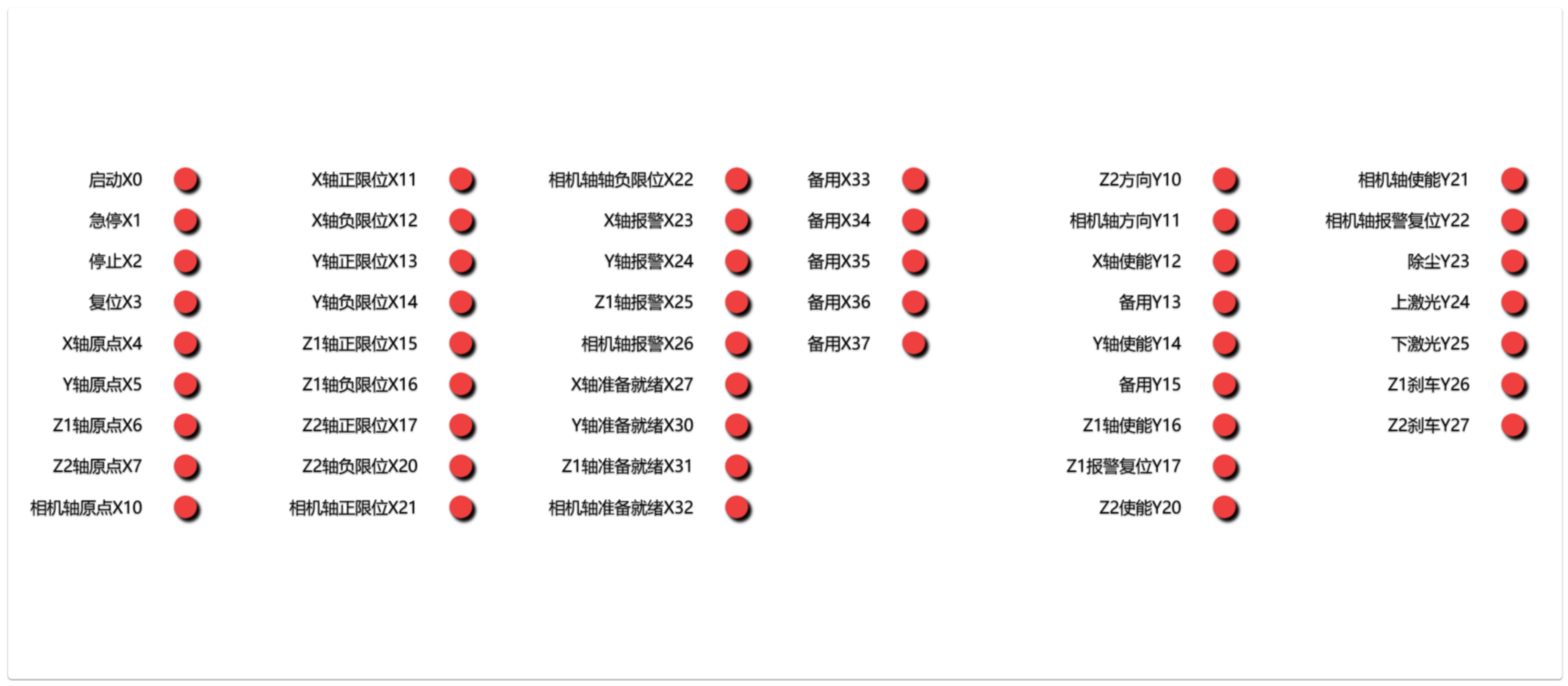

I/O监控：（图6）对PLC的IO点进行监控；

图6

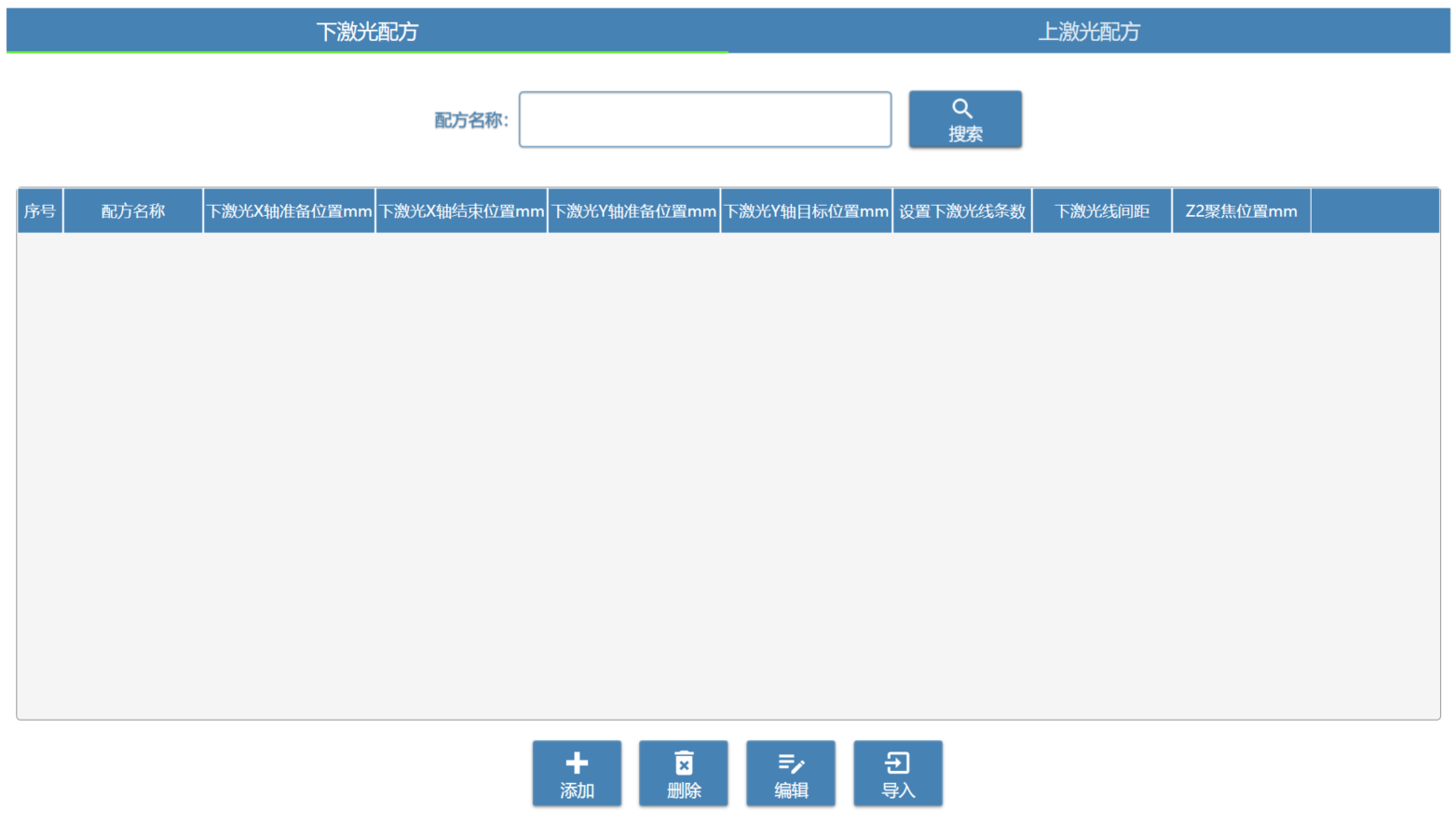

配方选择：（图7）添加上激光配方和下激光配方并保存，对配方进行编辑、导入PLC、删除等操作。

图7

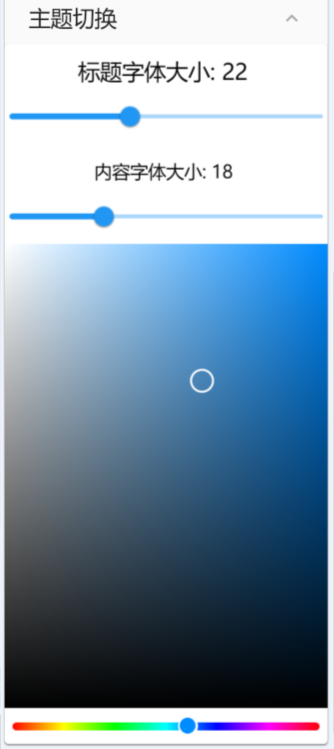

主题切换：（图8）对标题字体的大小、内容的字体大小进行设置；对程序的背景颜色进行自定义的设置。

图8
