了解如何快速上手高精度狭缝涂布成膜机上位机的操作 .

高精度狭缝涂布标准操作流程

一、高精度狭缝涂布进入步骤

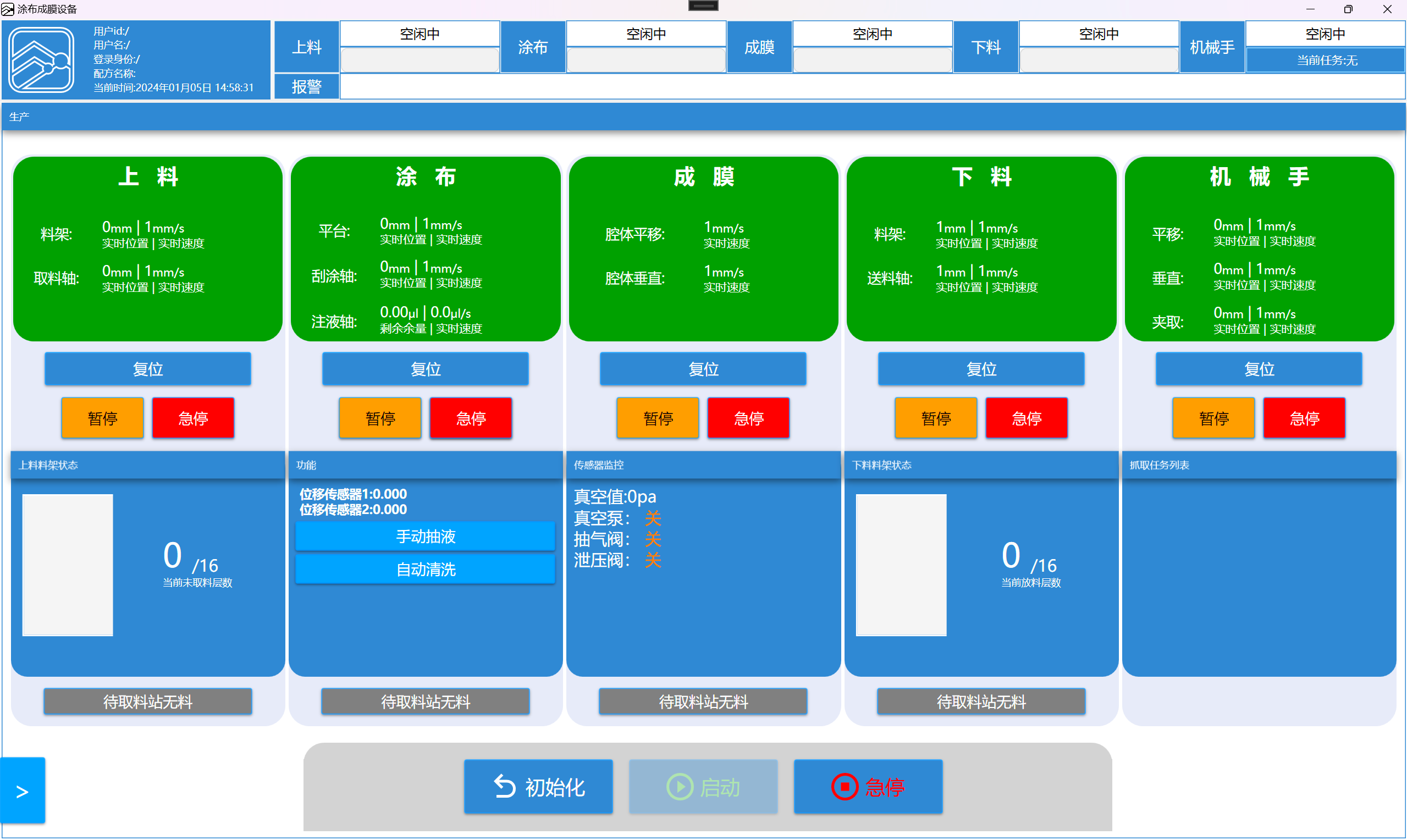

1.软件正确打开操作界面如下图1-1所示。

​ 图1-1

备注：

1.打开文件电脑需插上设备板卡网线才可打开此页面。

二、软件构成

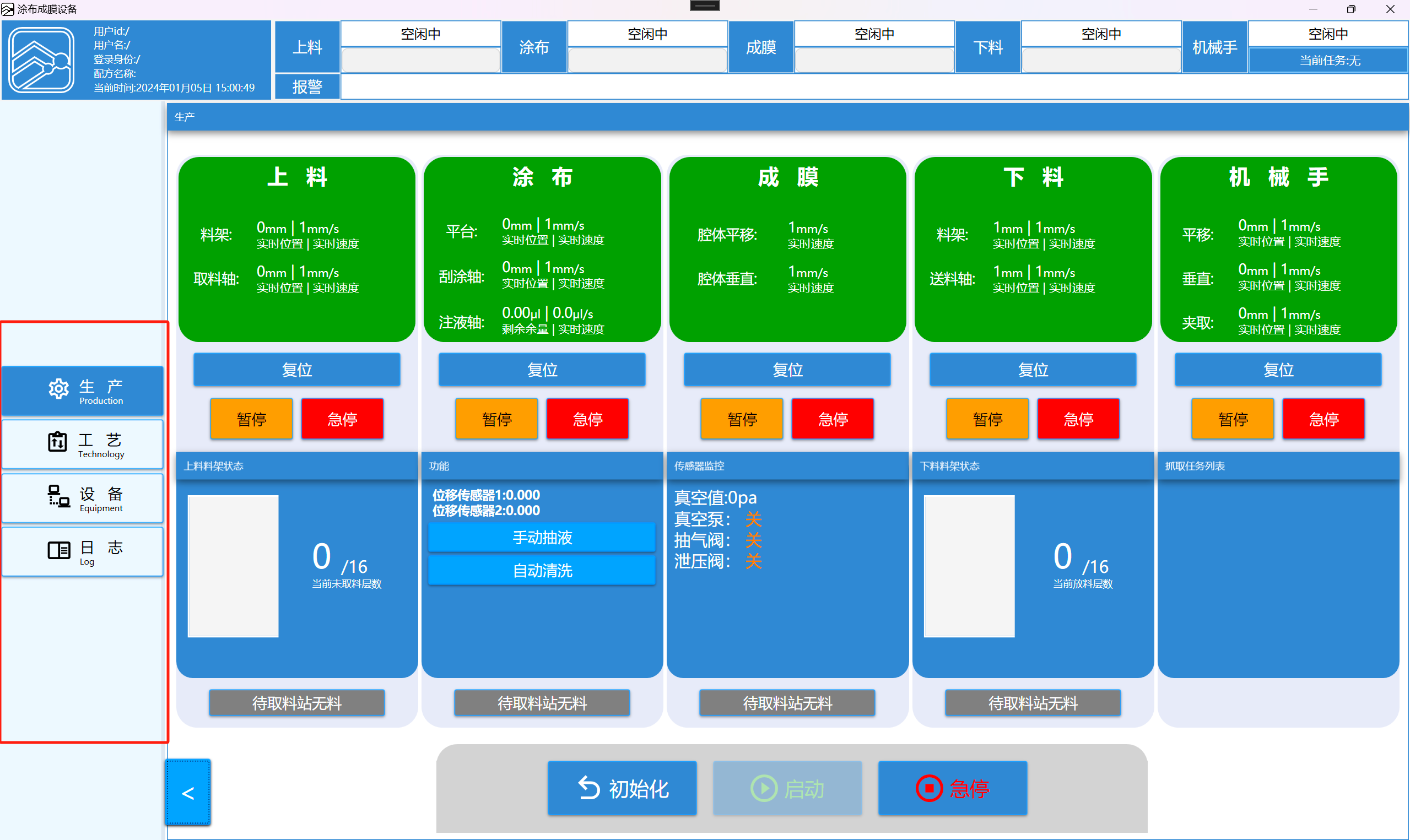

软件主要由以下四部分构成：

1.生产：生产操作界面，可在此界面进行初始化，整机自动运行，单个运行等操作

2.工艺：编辑工艺执行流程，提供配方导入导出功能

3.设备：提供设备手动点动功能，实时监控各轴具体位置速度、IO点位信息等读数

4.日志：程序运行时系统信息实时显示及记录，历史日志检索

5.配方名称：可根据玻璃基片的大小来选择配方的选择

​ 图2-1

三、 操作界面

1：自动模式生产

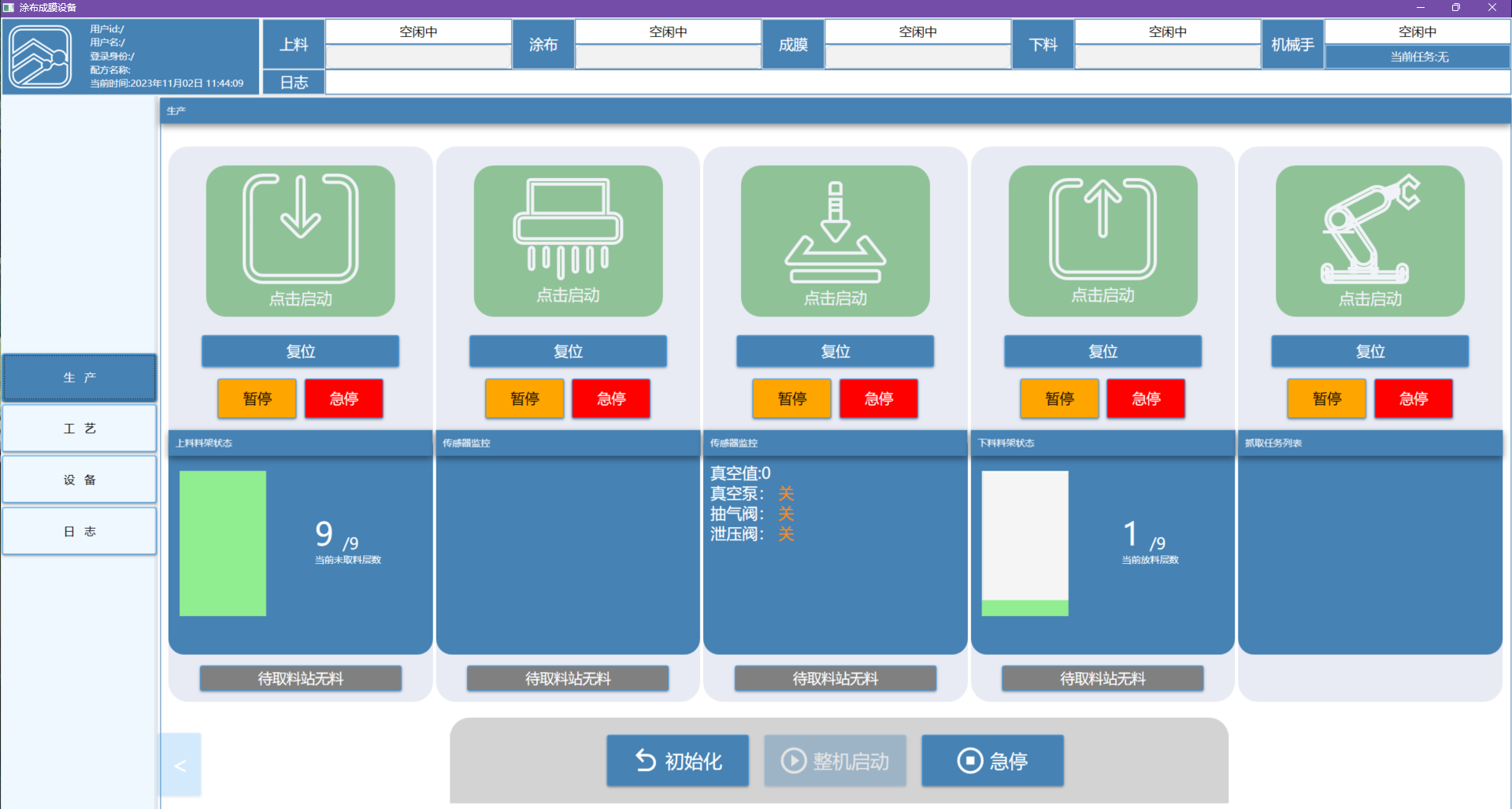

a) 生产开始时：检查并确认操作机器之间的位置是否有阻挡，且各设备图标显示正确后，点击初始化按钮进入整体初始化，待初始化完成后点击整机启动按钮后可进行自动运行，如图3-1所示。

​ 图3-1

b) 生产完成时：点击“急停”即可

注：自动生产中途如遇紧急情况可按“急停”，点击急停，设备会停止运行，设备工艺会变成“急停中”状态，处于“急停中”的设备工艺无法再次点击启动。此时必须要再次点击“急停”后才能解除急停中状态。

四、 工艺界面

1.工艺程序：

​ 图4-1

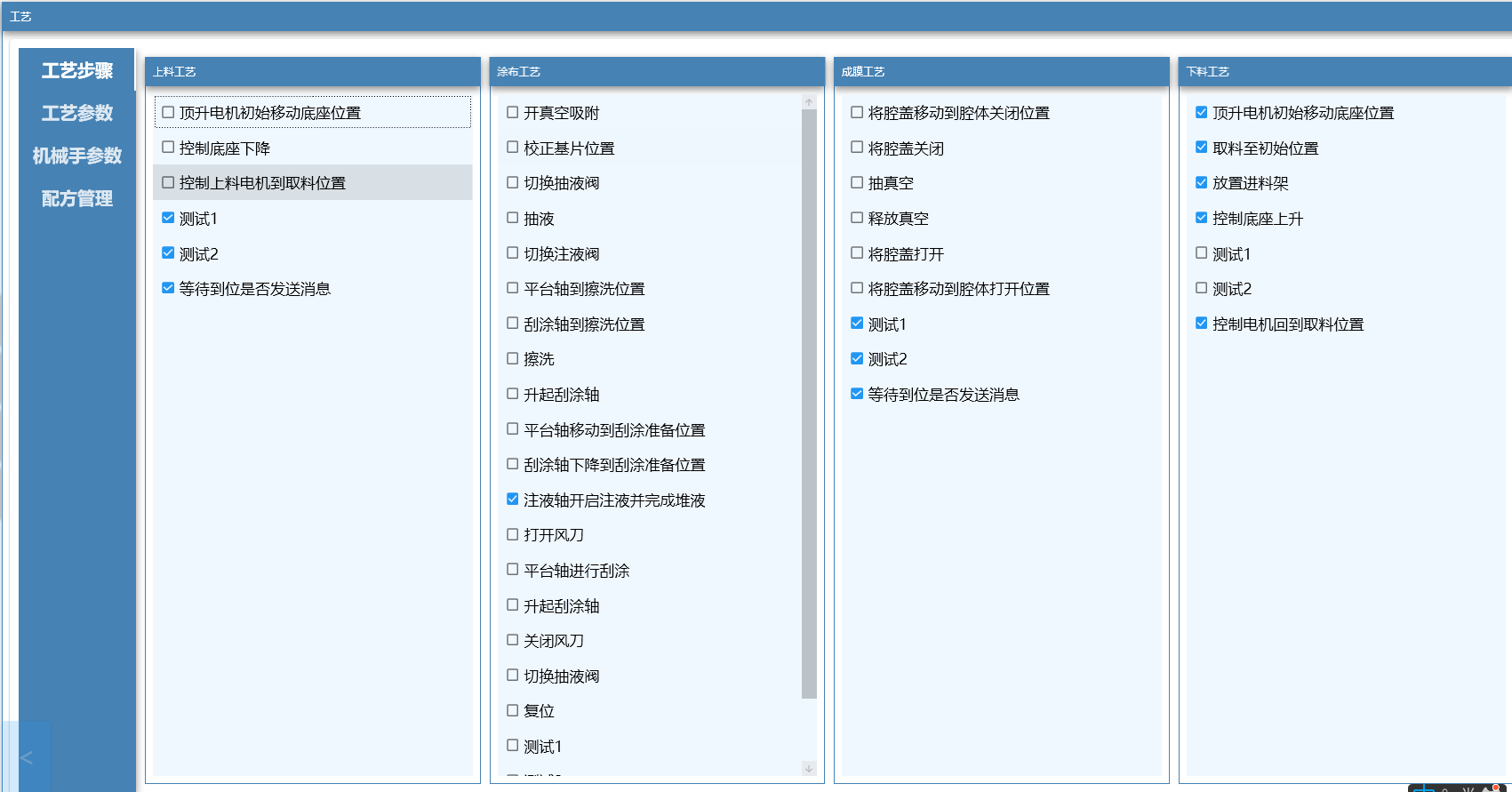

工艺步骤：在工艺步骤里面可以对设备里的上料工艺、涂布工艺、成膜工艺、下料工艺步骤可以根据实际需要来自定义选择。

2.工艺程序参数介绍

​ 图4-2

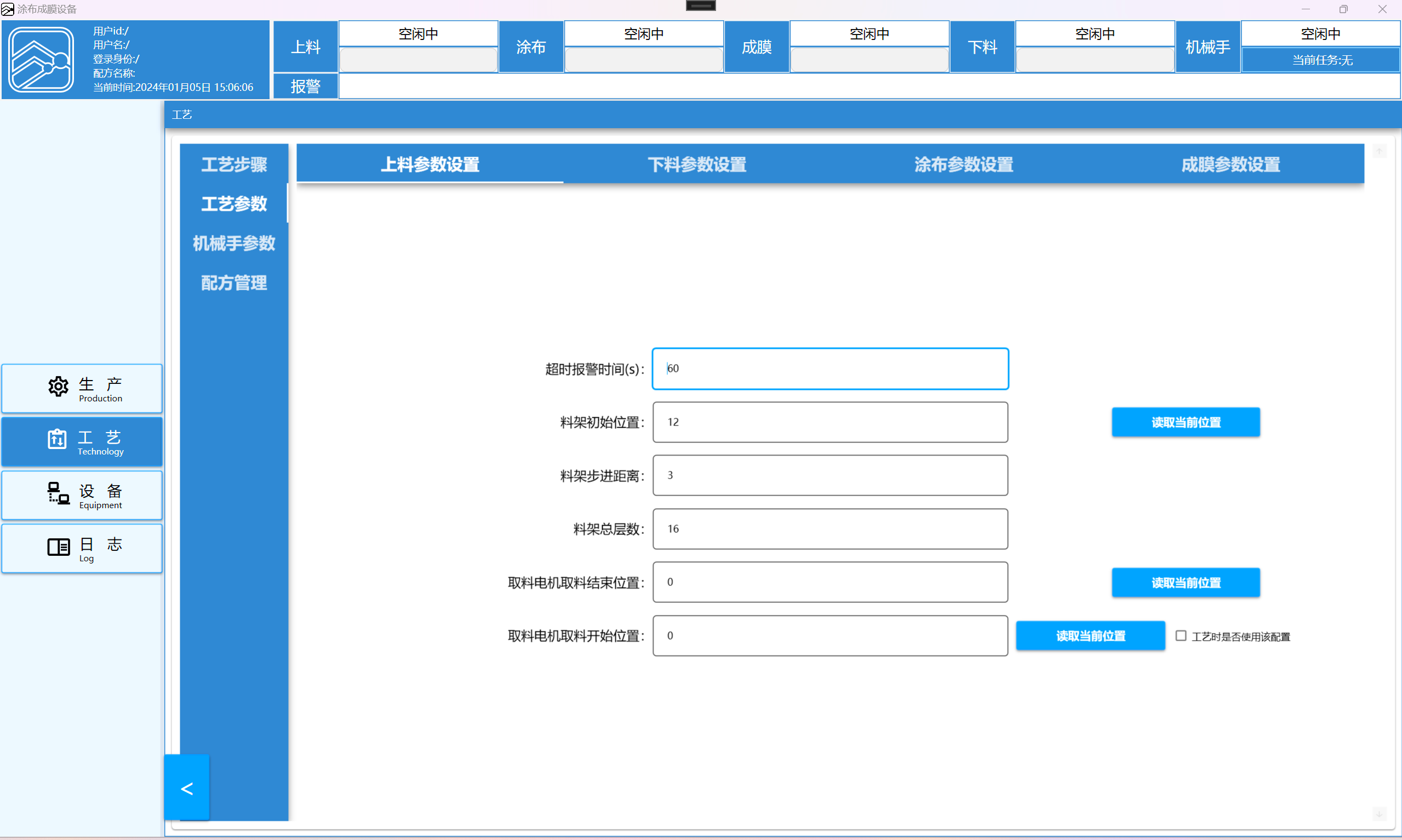

上料参数设置：图4-2可以对上料工艺情况进行参数设置

超时报警时间：可以设置多长时间，如果超过这个时间就会报警提示

料架初始位置：料架开始的位置，

料架步进距离：料架移动的距离

取料电机取料位置：电机取料的时候的位置

取料电机放料位置：电机放料的时候的位置,勾选后将使用该配置

​ 图4-3

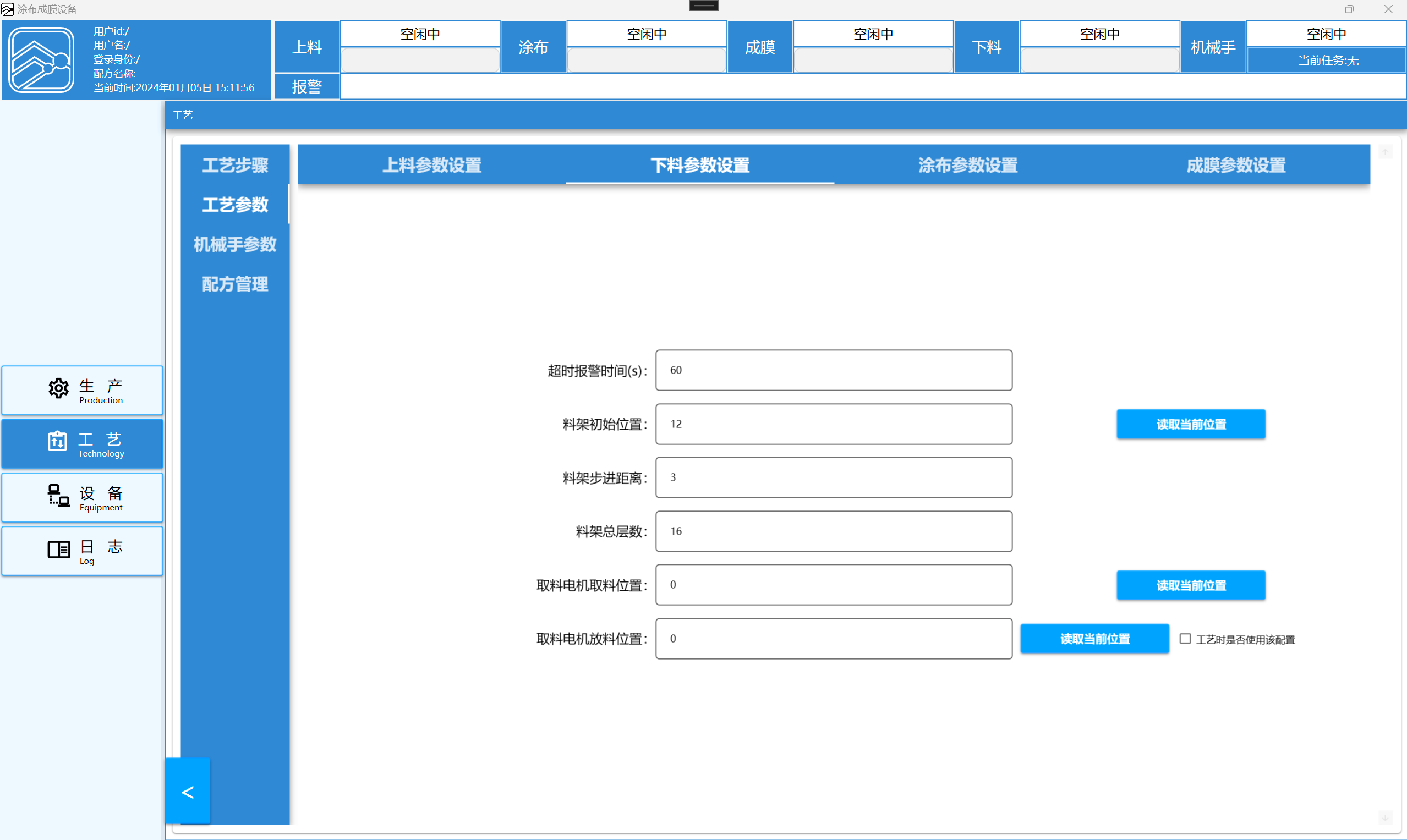

下料参数设置：图4-3可以对下料参数工艺情况进行参数设置

超时报警时间：可以设置多长时间，如果超过这个时间就会报警提示

料架初始位置：料架开始的位置，

料架步进距离：料架移动的距离

取料电机取料位置：电机取料的时候的位置

取料电机取料位置：电机放料的时候的位置,勾选后将使用该配置

​ 图4-4

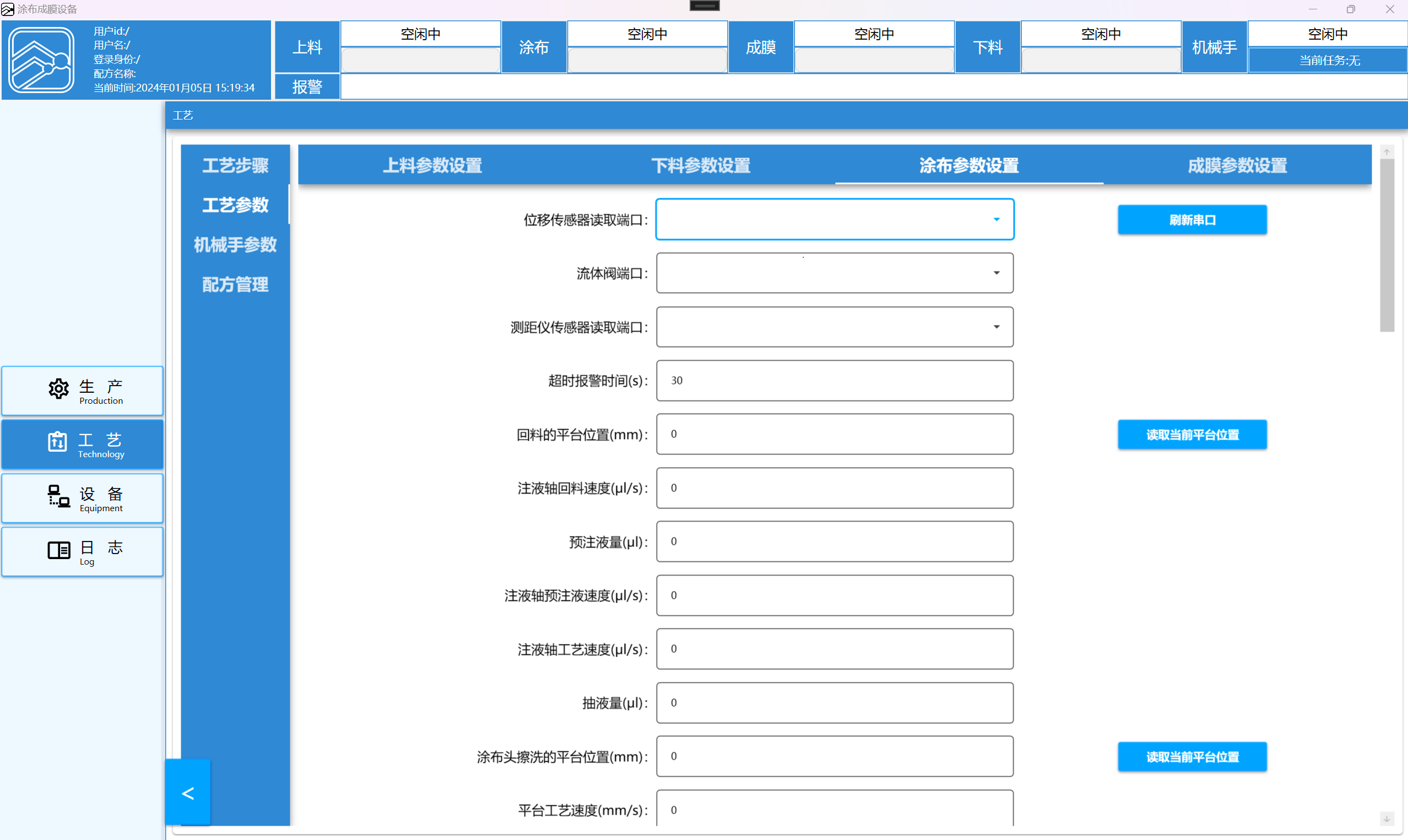

涂布参数设置：图4-4可以对涂布工艺情况进行参数设置

位移传感器读取端口:可读取位移传感器接口

流体阀端口:可读取流体阀端口

测距仪传感器读取端口:可读取测距仪传感器读取端口

超时报警时间:如果超过此时间无操作触发报警

回料的平台位置:平台轴回料的位置

注液轴回料位置:注液轴回料到达的位置

预注液量:注液轴注液时需要的的量

注液轴预注液速度:注液轴预注液时的速度

注液轴工艺速度:注液轴做工艺时的速度

抽液量:注液轴抽液时到达的量

涂布头擦洗的平台位置;平台轴在擦洗时平台所在的位置

平台工艺速度:平台在做工艺时运行的速度

​ 图片4-5

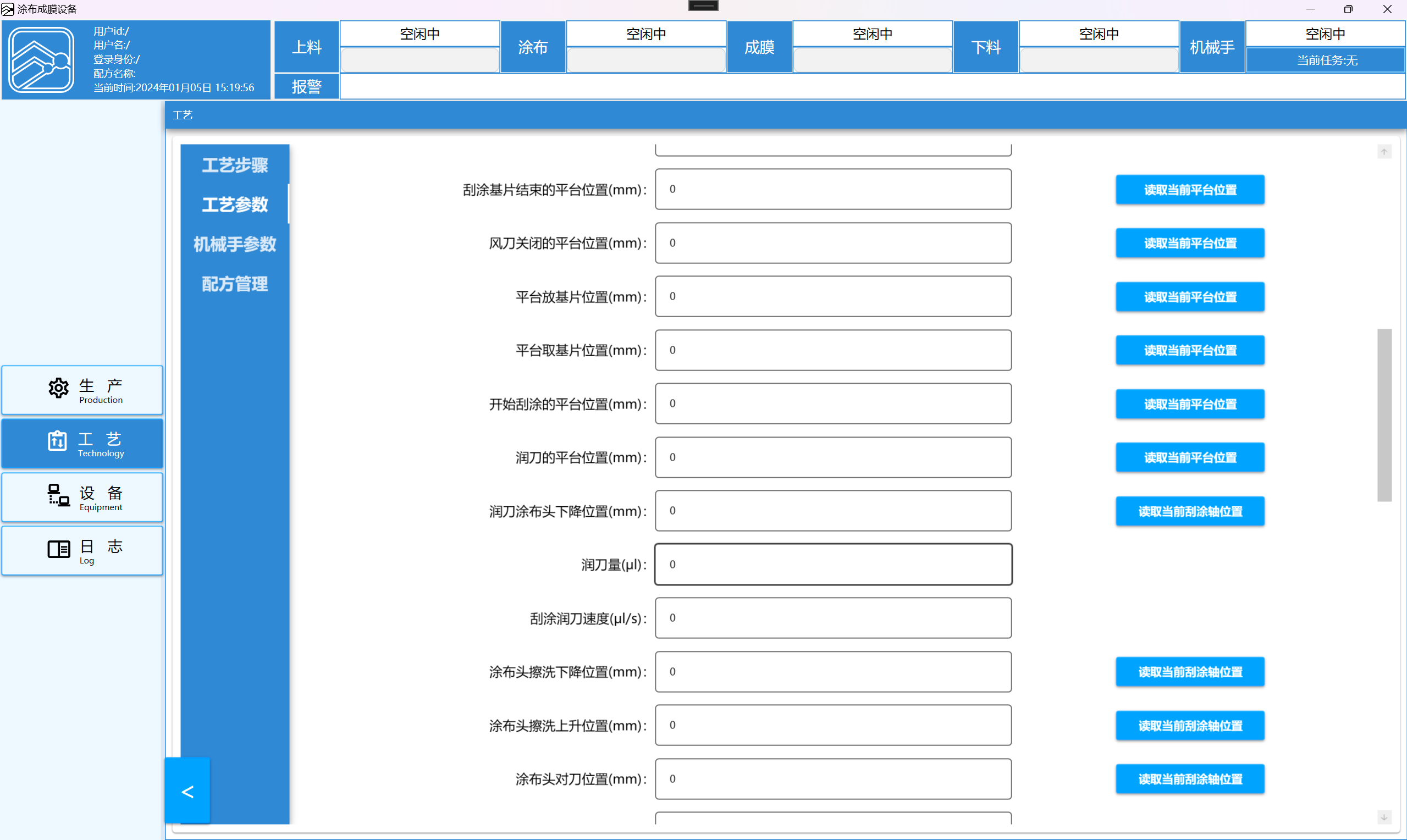

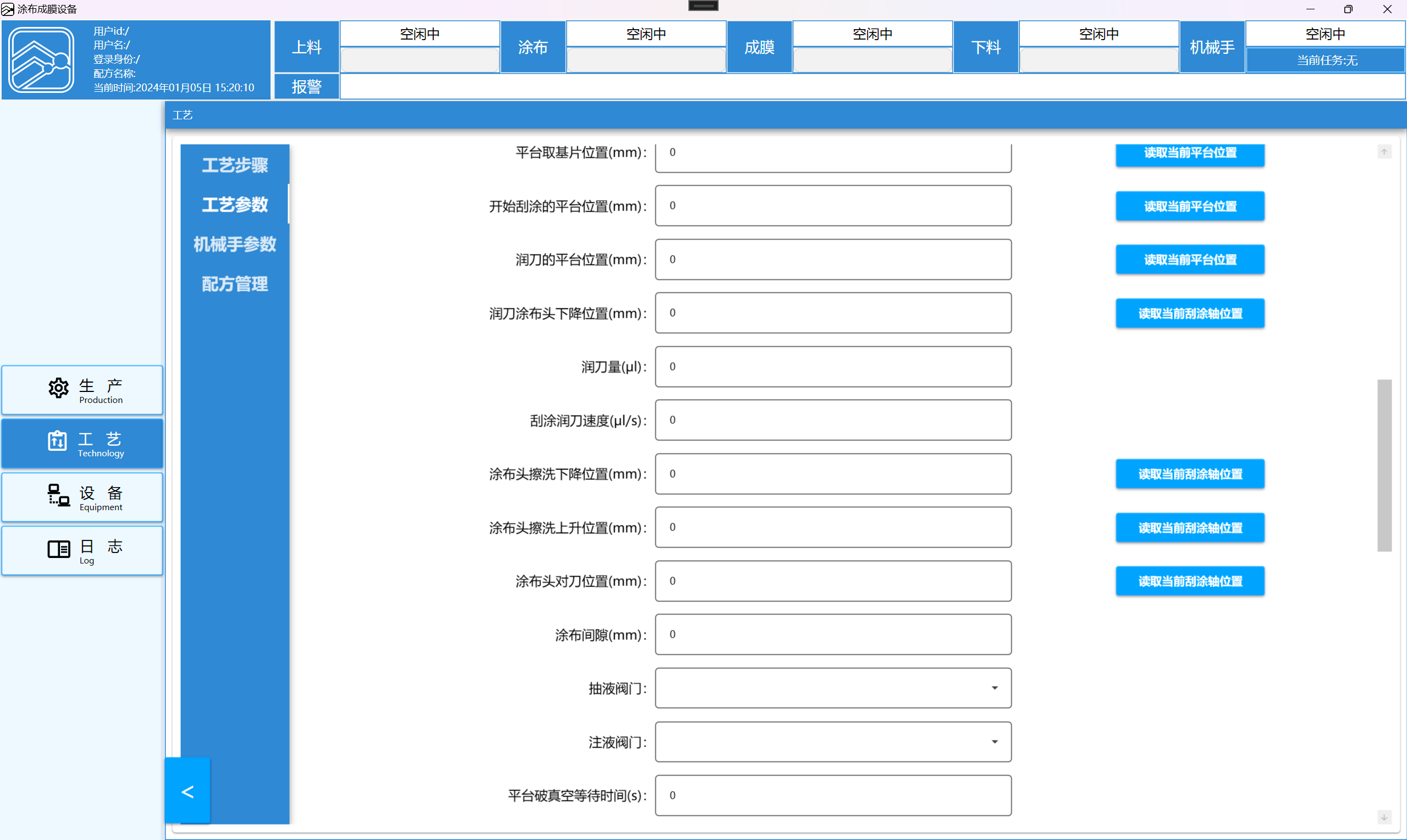

刮涂基片结束的平台位置:刮涂后基片结束的平台位置

风刀关闭的平台位置:风刀结束后平台所在的位置

平台放基片位置:平台放基片时在的位置

平台取基片位置:平台取基片时的位置

平台刮涂的平台位置:平台在刮涂时平台所在的位置

润刀的平台位置:平台到达所在的位置后开始润刀

润刀涂布头下降位置:润刀涂布头下降到达的位置

润刀量:润刀时候所用量的多少

刮涂润刀速度:刮涂时润刀的速度设置

涂布头擦洗下降位置:涂布头擦洗时下降到达的位置

涂布头擦洗上降位置:涂布头擦洗时上降到达的位置

涂布头对刀位置:涂布头对刀时所在的位置

​ 图4-6

涂布间隙:涂布之间的间隙

抽液阀门:切换到抽液阀门

注液阀门:切换到注液阀门

平台破真空等待时间:平台破真空时等待的时间

​ 图片4-7

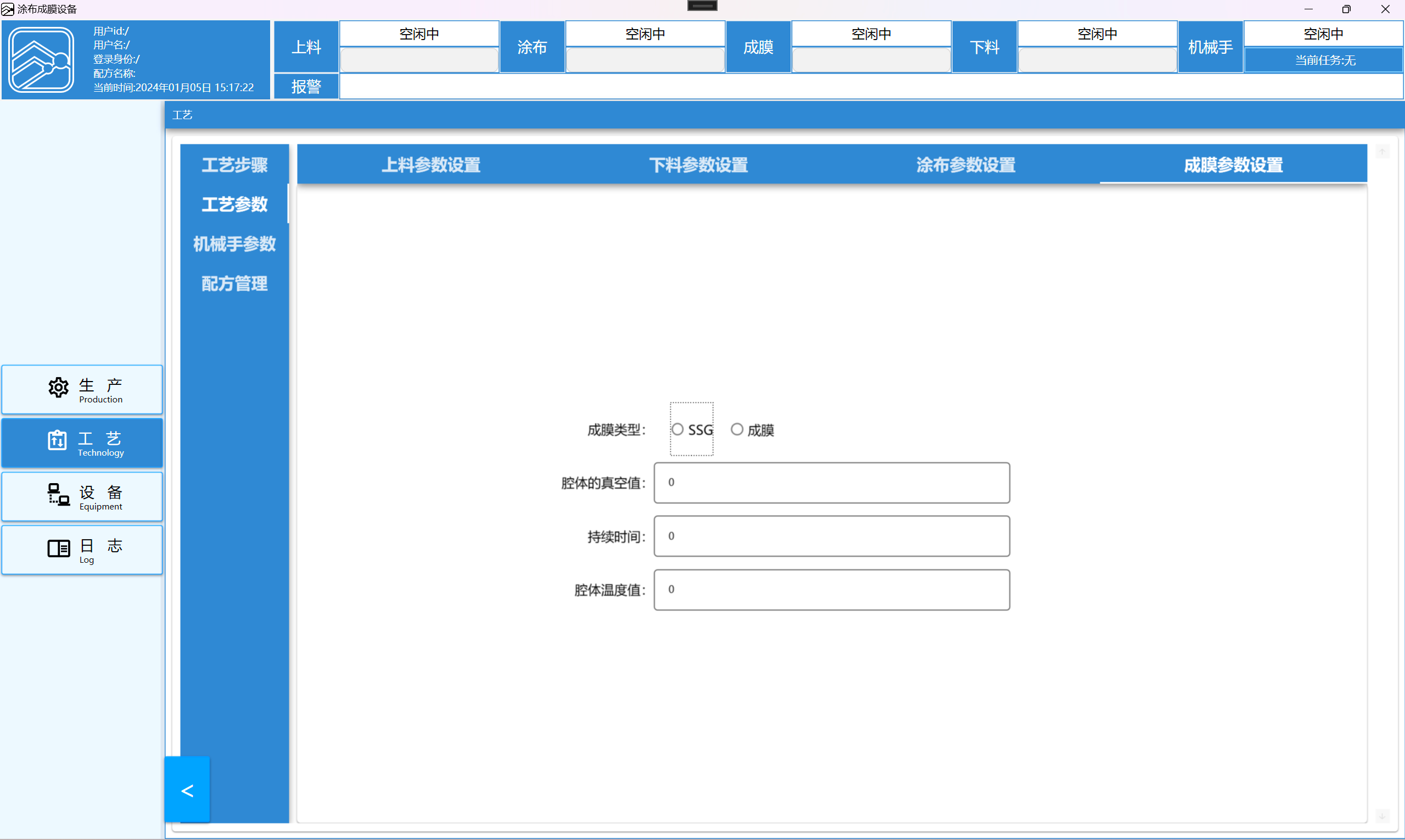

成膜参数设置：图4-5可以对成膜工艺情况进行参数

腔体的真空值：可以监测到当前腔体的真空值

持续时间：到达需要的真空值后可持续多长时间

腔体温度值：可监测到当前腔体的温度值

​ 图片4-8

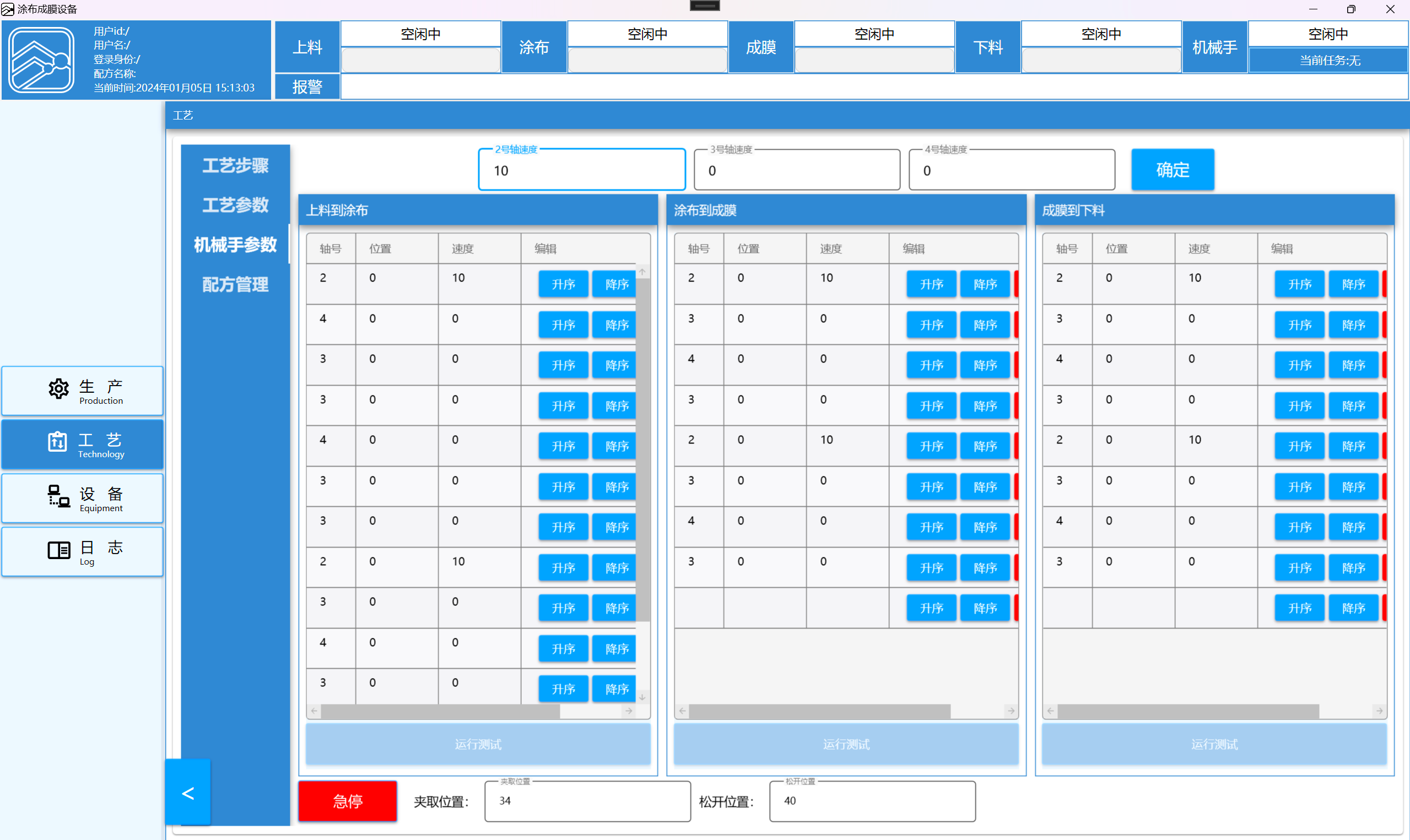

机械手参数：图4-6可对机械手进行上料到涂布、涂布到成膜、成膜到下料的抓取动作进行动作分解，提供每个步骤的轴号，运动位置，运动速度设置。

夹取位置:可对机械手夹子进行夹取和松开位置进行操作

​ 图片4-9

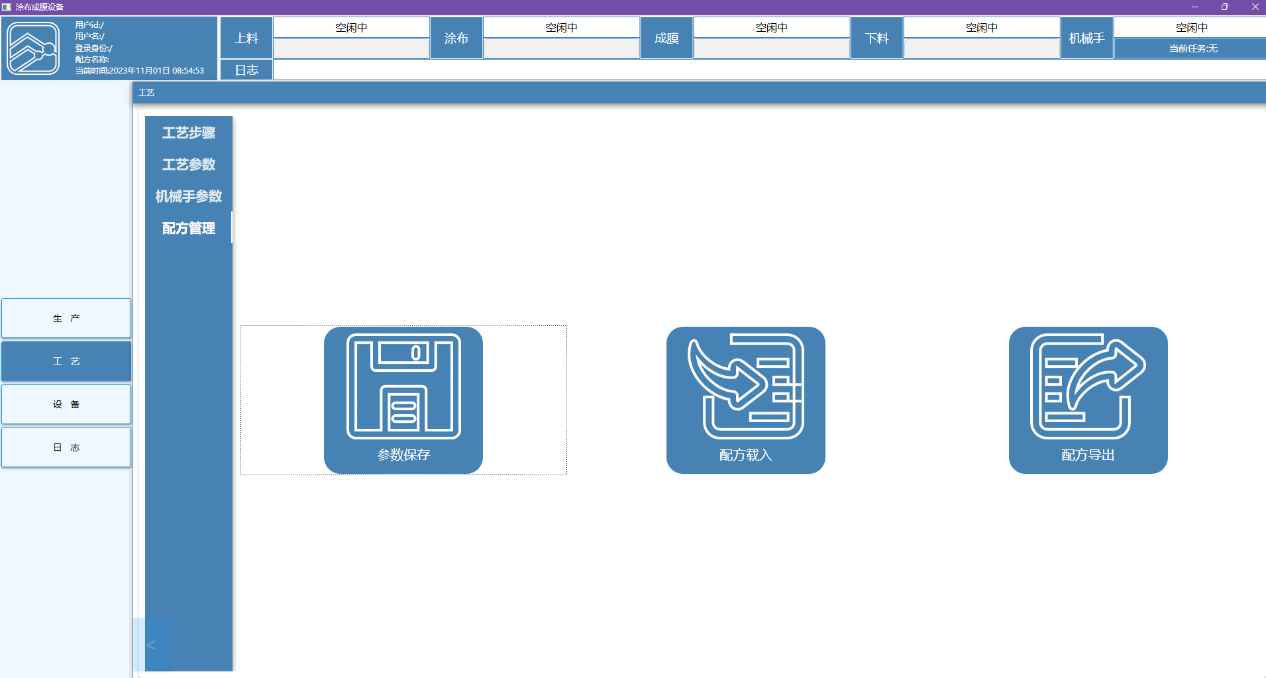

配方管理：图4-7可以对设置好的工艺步骤及工艺参数进行配方保存，也可进行配方的导入与导出。导出文件为.bdt格式的加密文件。

五：设备

1.设备参数介绍

​ 图片5-1

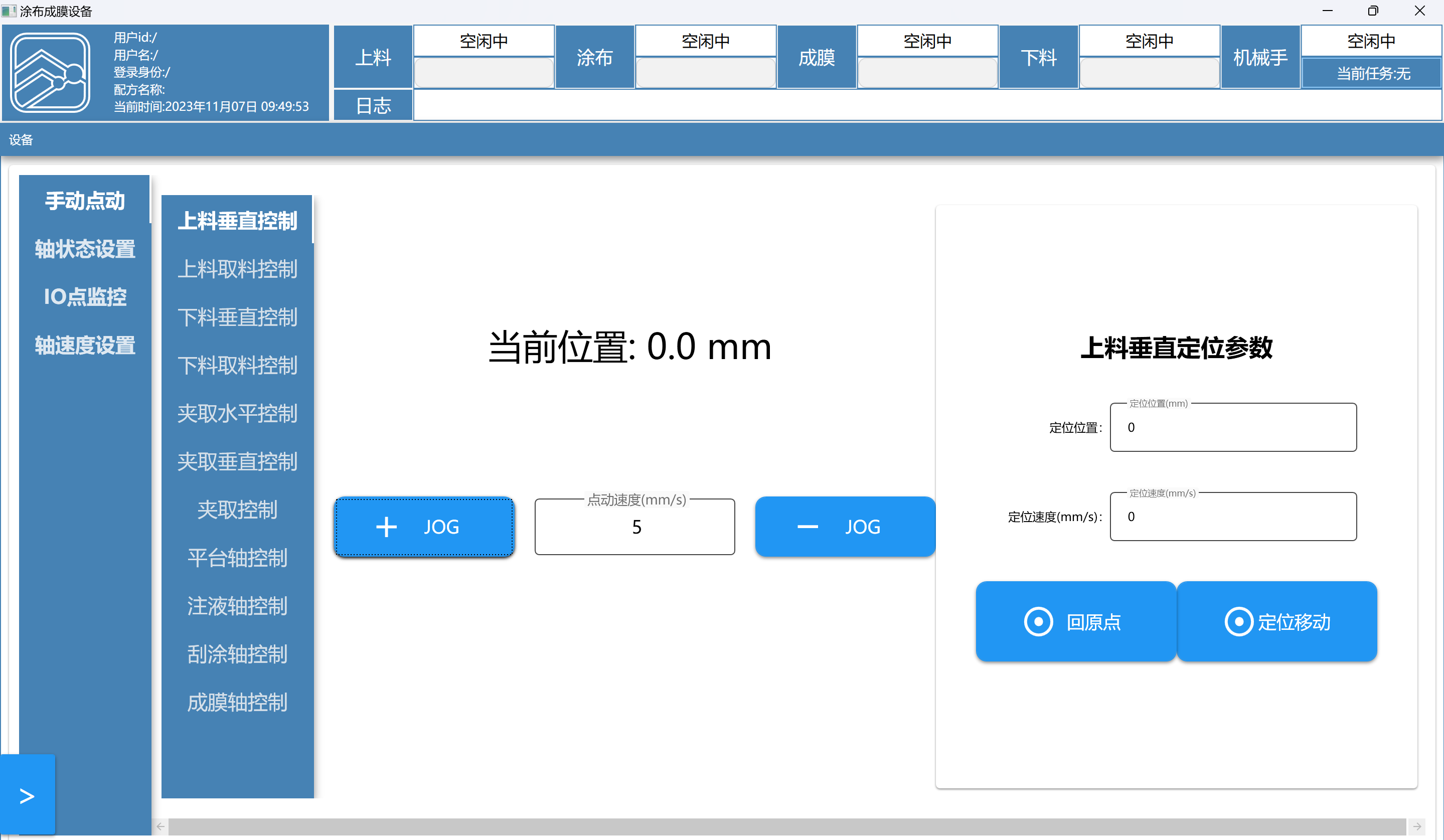

上料垂直控制：图5-1可对上料垂直控制进行点动和定位

​ 图片5-2

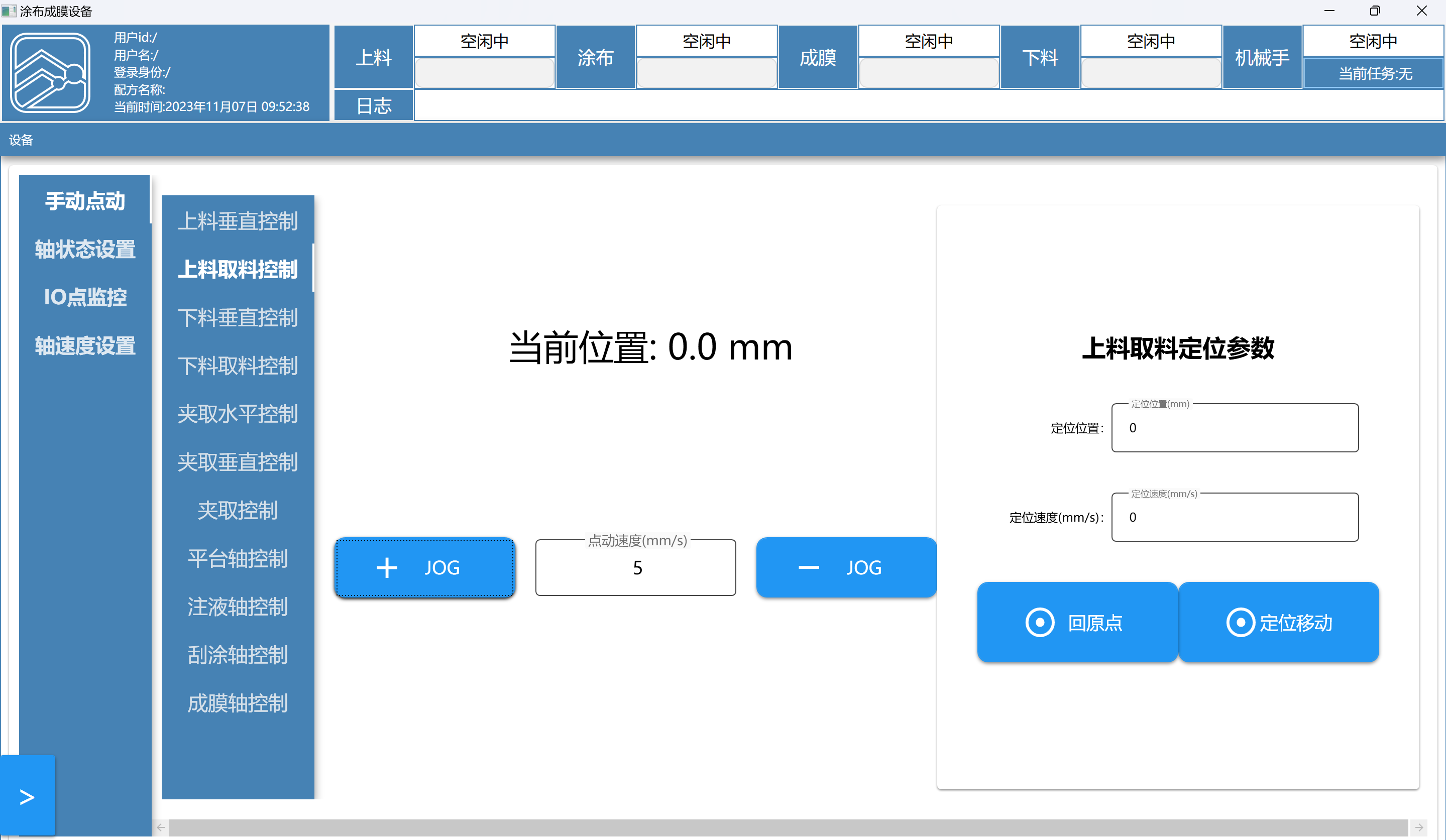

上料取料控制：图5-2可对上料取料控制进行点动和定位

​ 图片5-3

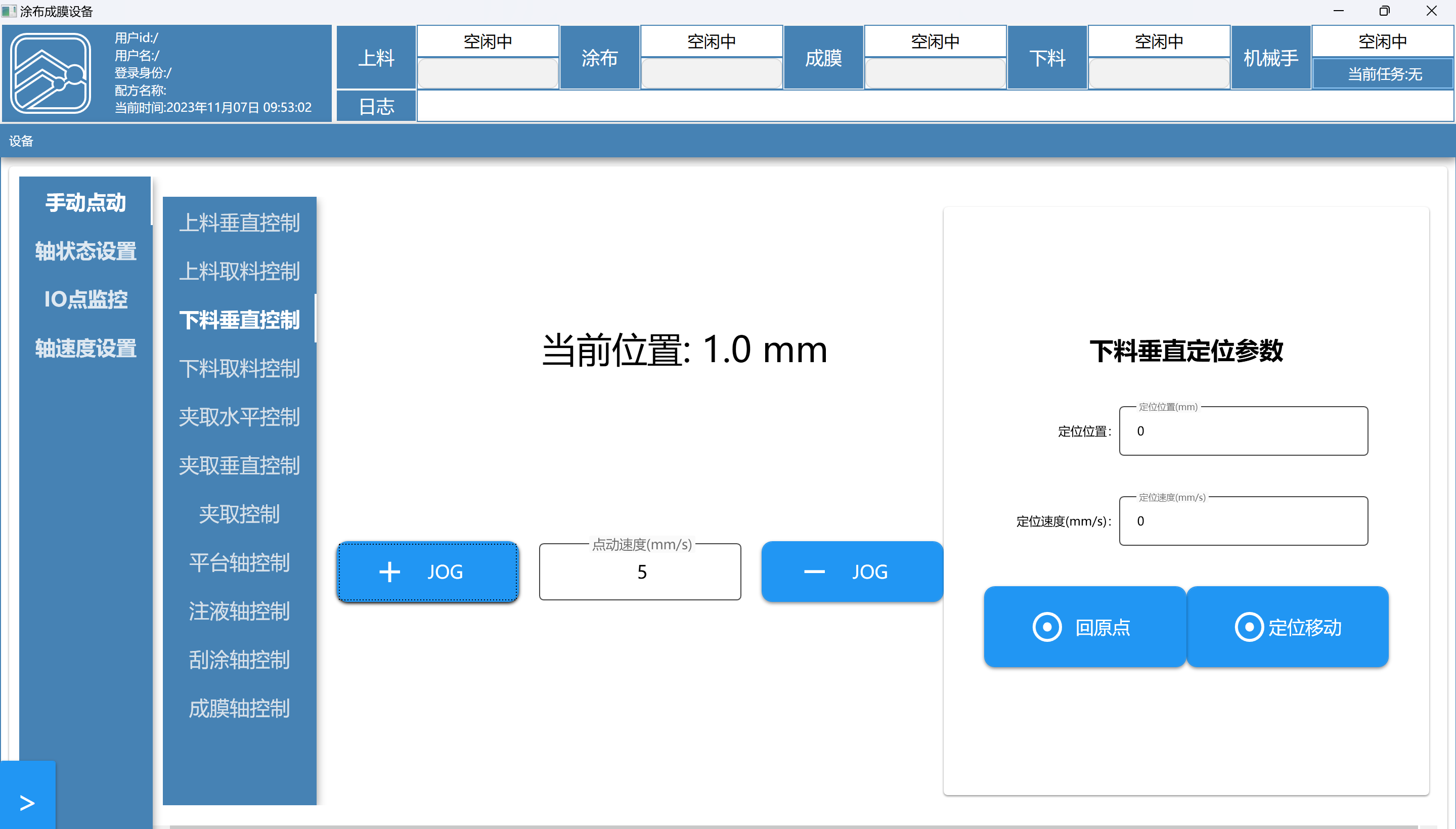

下料垂直控制：图5-3可对下料垂直控制进行点动和定位

​ 图片5-4

下料取料控制：图5-4可对下料取料控制进行点动和定位

​ 图片5-5

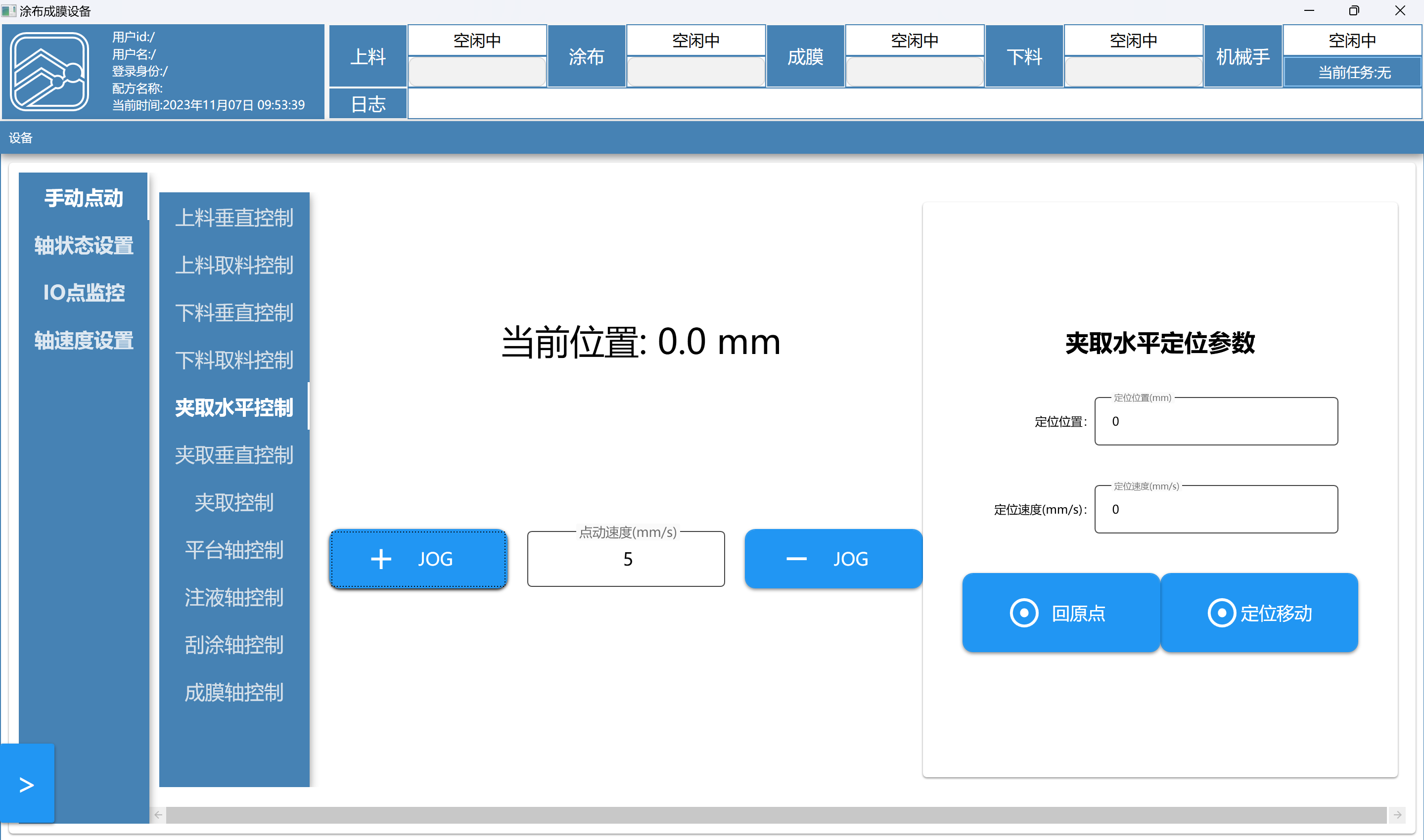

夹取水平控制：图5-5可对夹取水平控制进行点动和定位

图5-6

​ 图片5-6

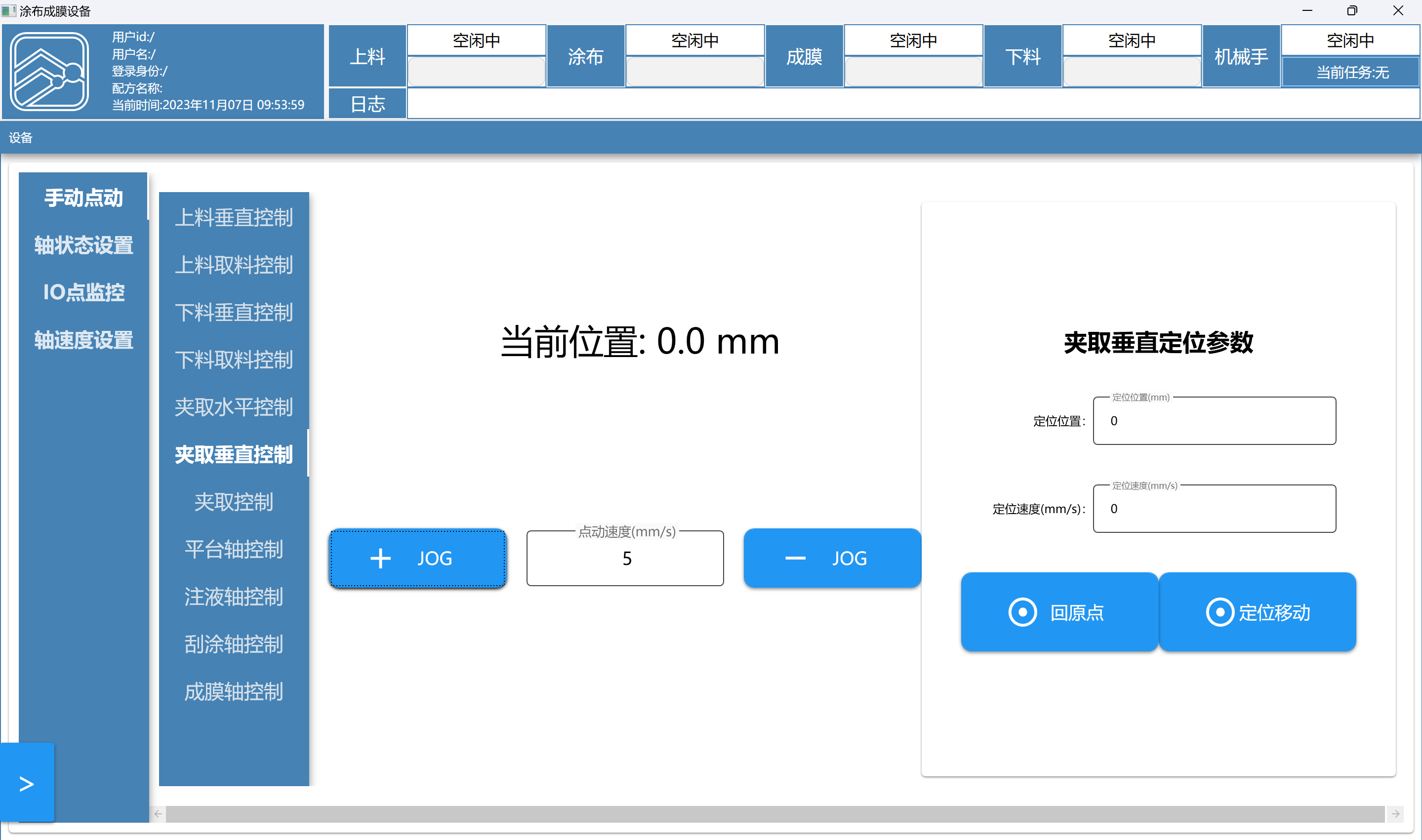

夹取垂直控制：图5-6可对夹取垂直控制进行点动和定位

​ 图片5-7

夹取控制：图5-7可对夹取控制进行点动和定位

​ 图片5-8

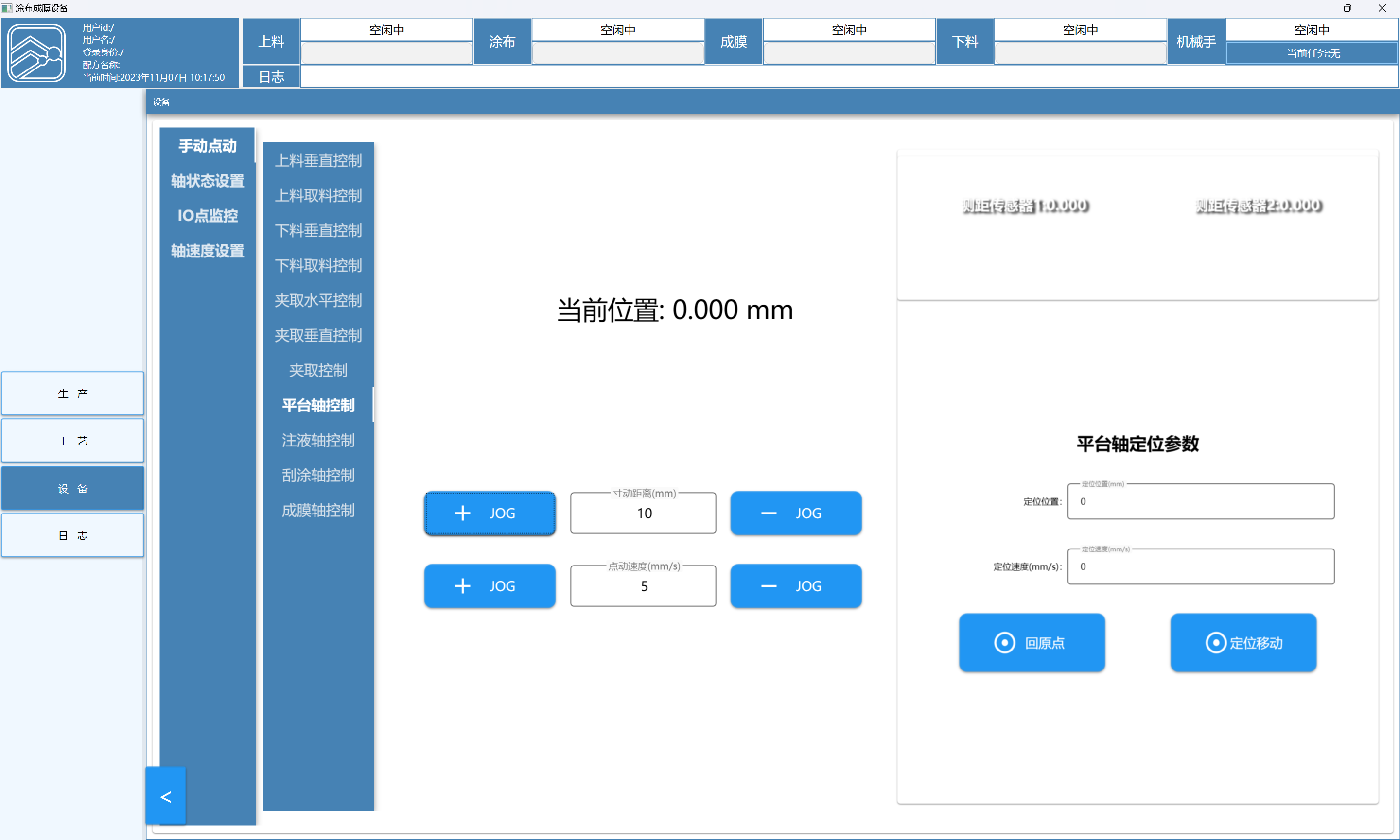

平台轴控制：图5-8可对平台轴控制进行点动和定位

​ 图片5-9

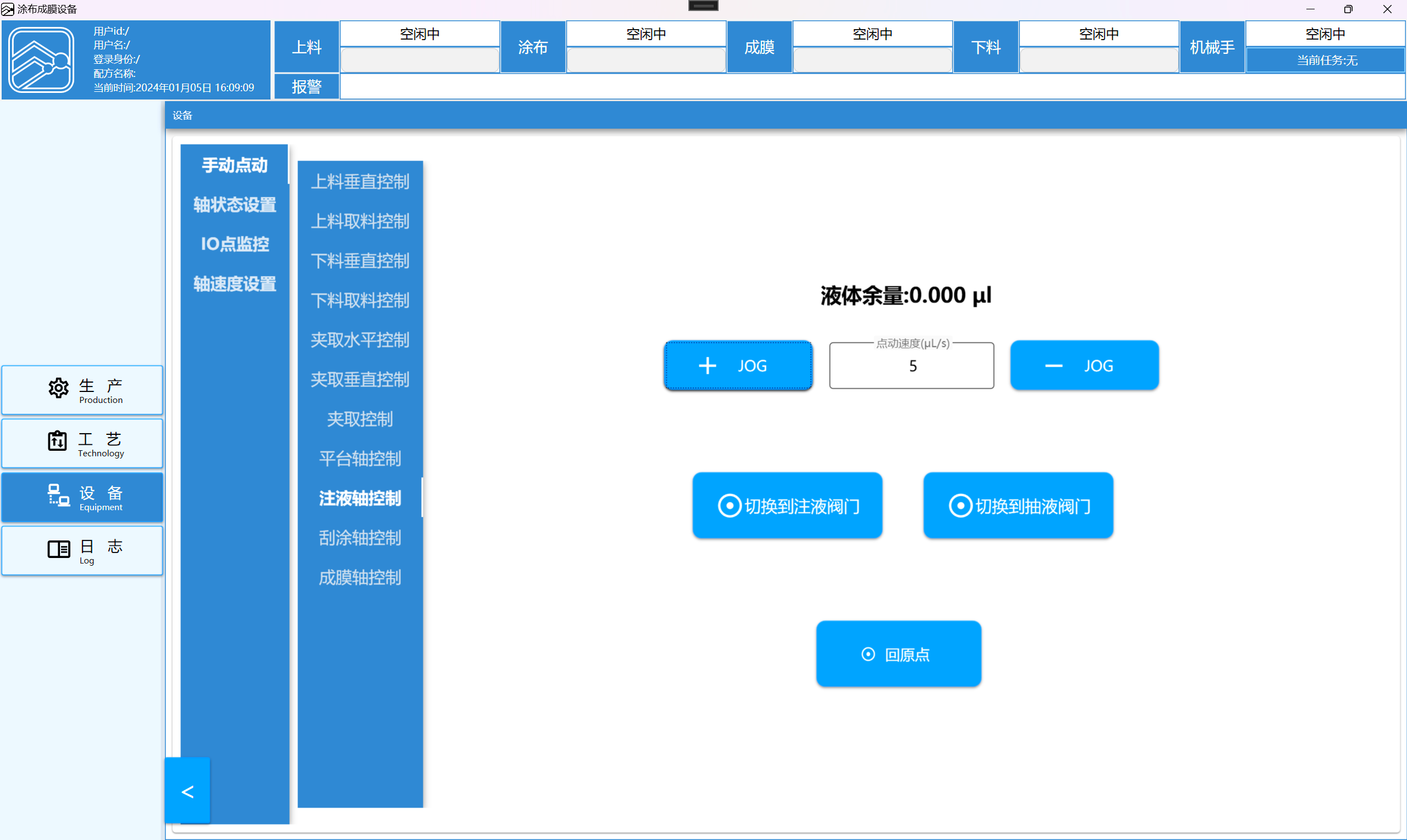

注液轴控制：图5-9可对注液轴进行点动和定位

切换阀门:可切换注液与抽液阀门

​ 图片5-10

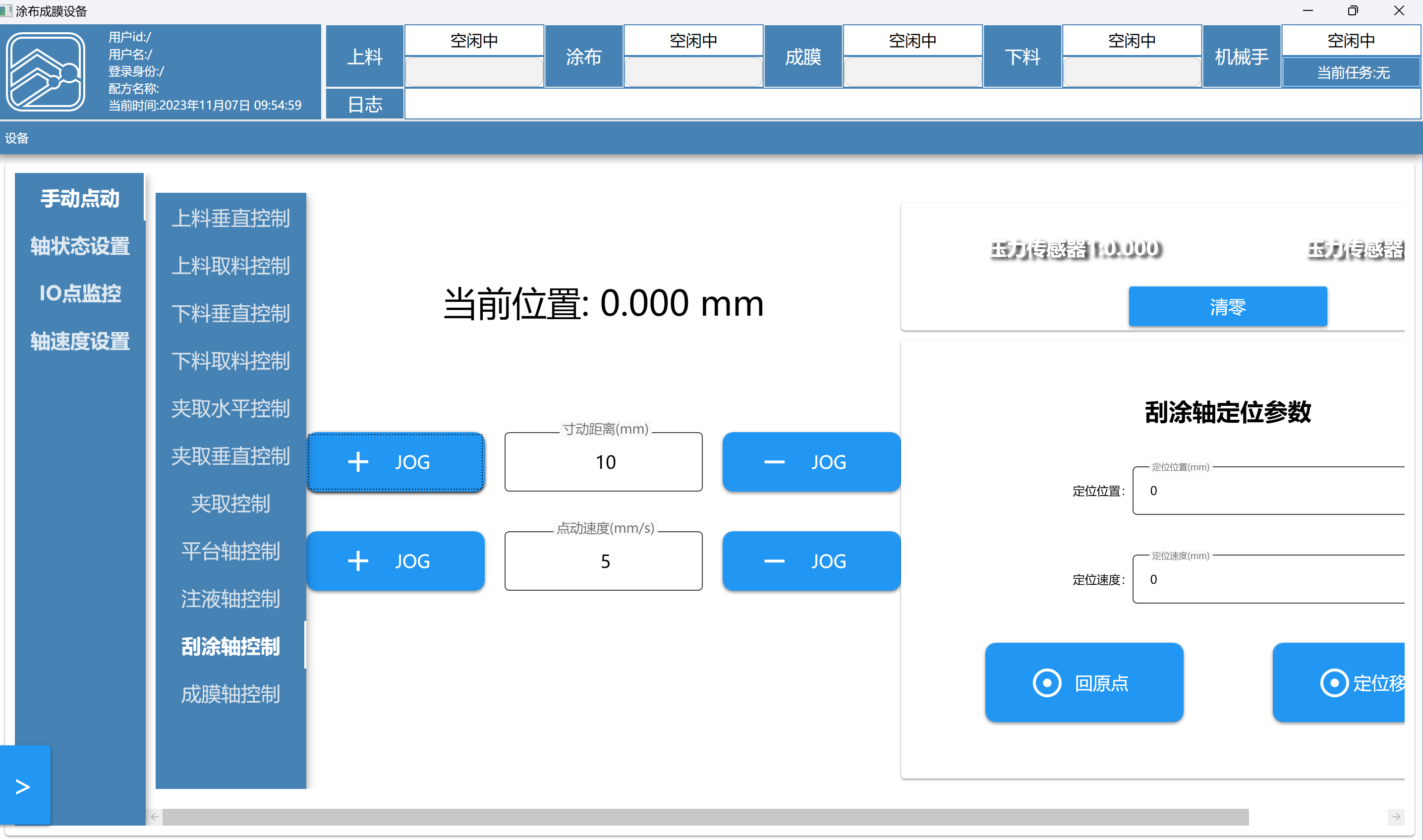

刮涂轴控制：图5-10可对刮涂轴进行点动和定位

​ 图片5-11

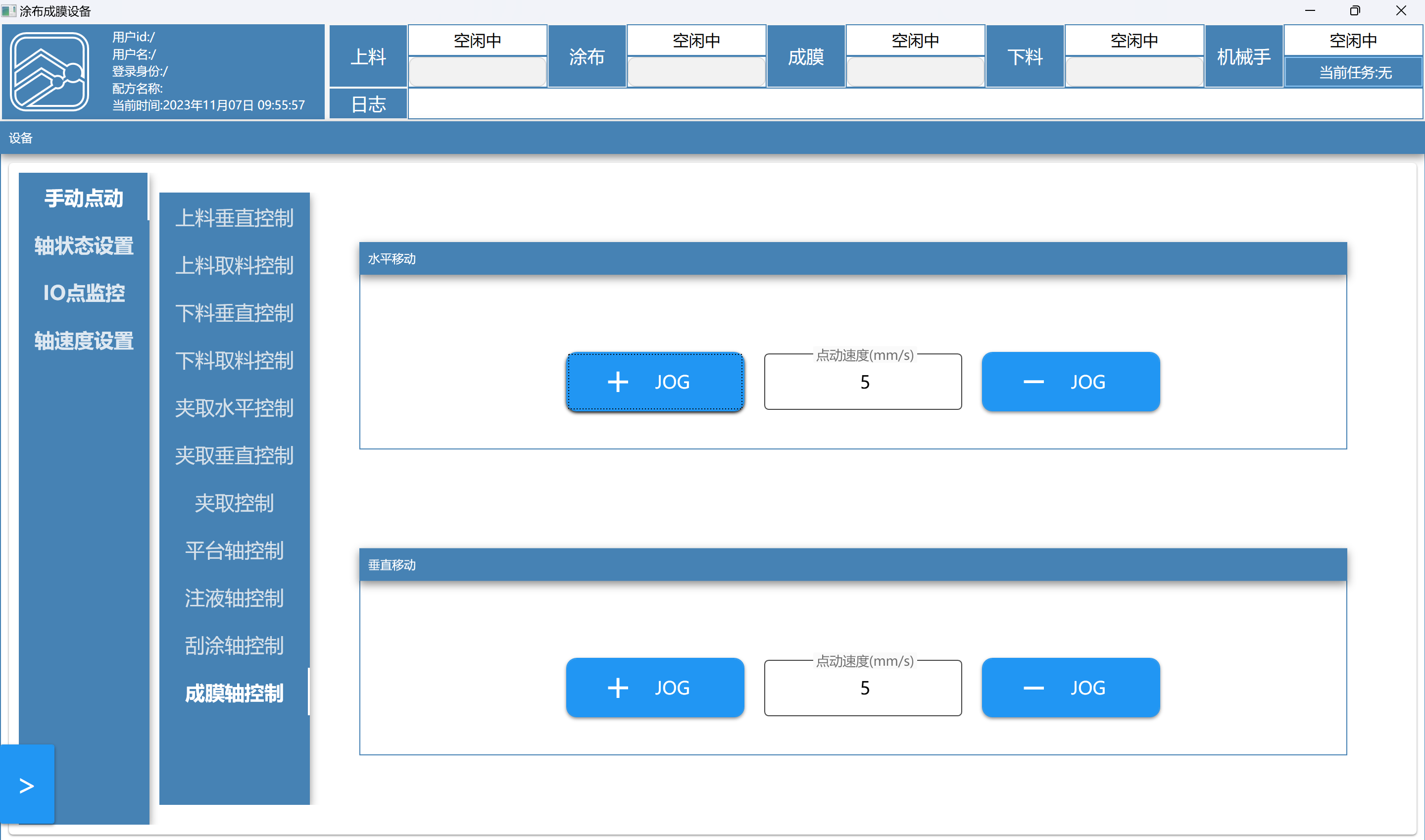

成膜轴控制：图5-11可对成膜的腔盖轴和平移轴进行正转和反转控

​ 图片5-12

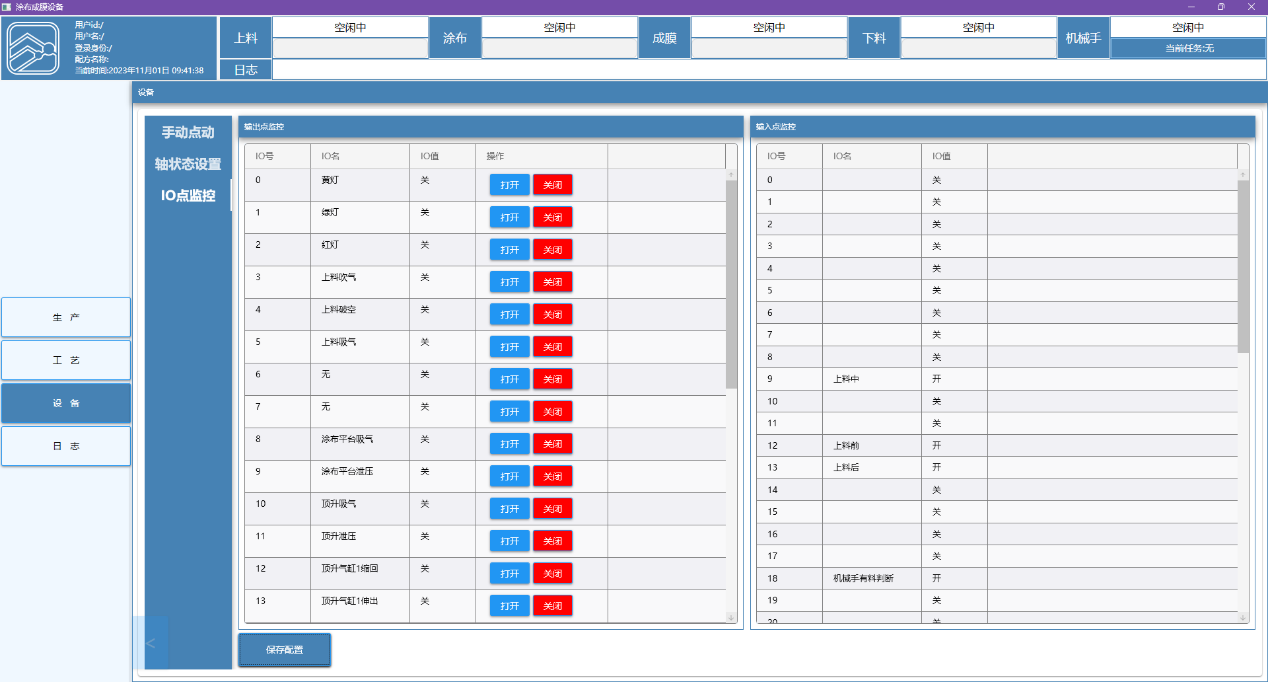

IO点监控：图5-12可以看到各输入输出点是否是打开/关闭状态。

​ 图片5-13

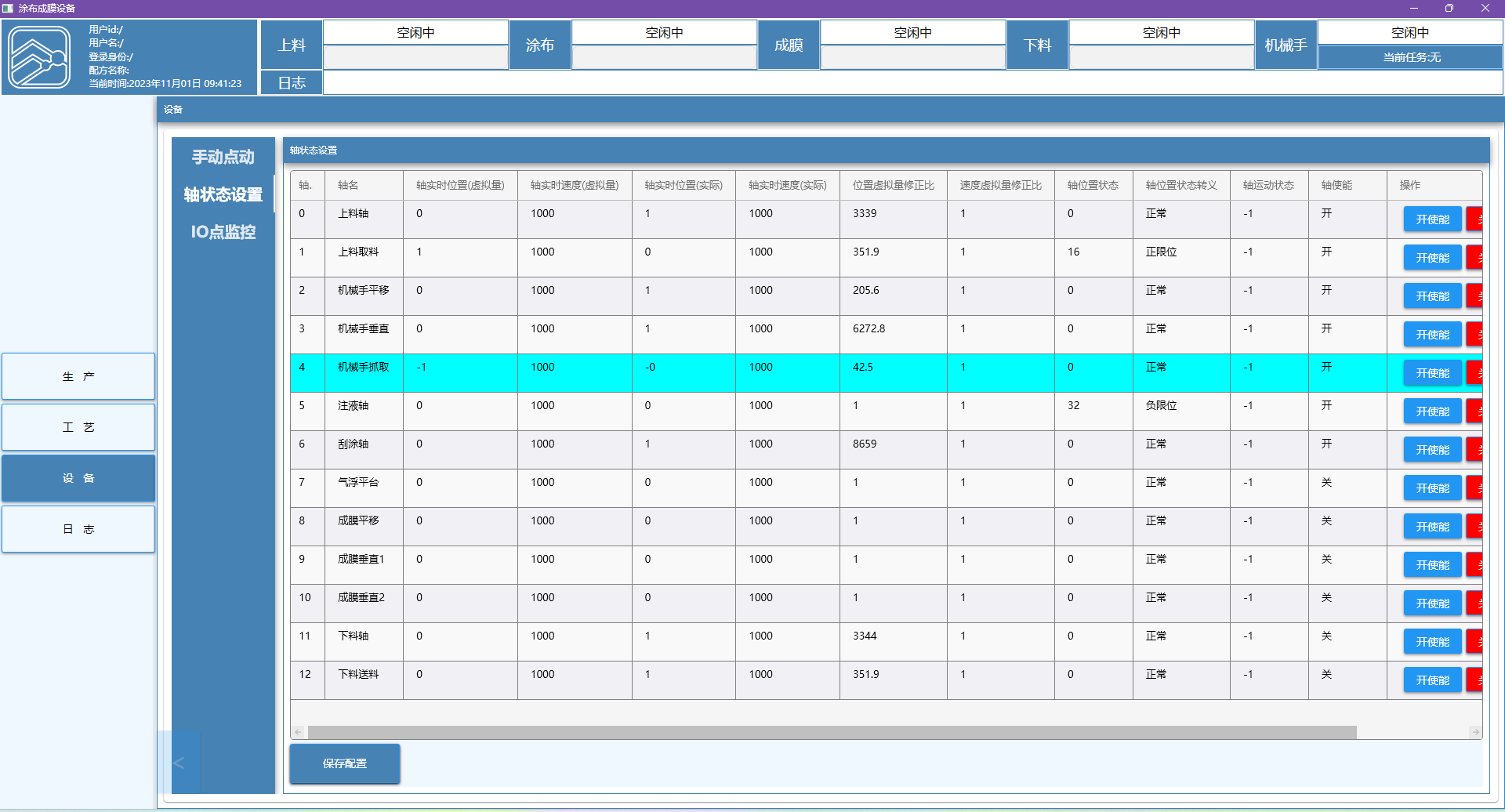

轴状态使能：可以看到各个轴的使能状态是否开启状态。

轴状态操作：可以进行使能的开/关状态和警报的消除

轴位置状态：可以实时看到当前各个轴目前的是否处在限位

轴运动状态：可以实时看到当前各个轴目前的是否处在运动中

轴实时位置：可以实时看到当前各个轴目前的实际位置

轴号和名称：每个轴的编号和所对应的名称

六：日志界面，可查看机台各时间节点的运行情况

​ 图片6-1

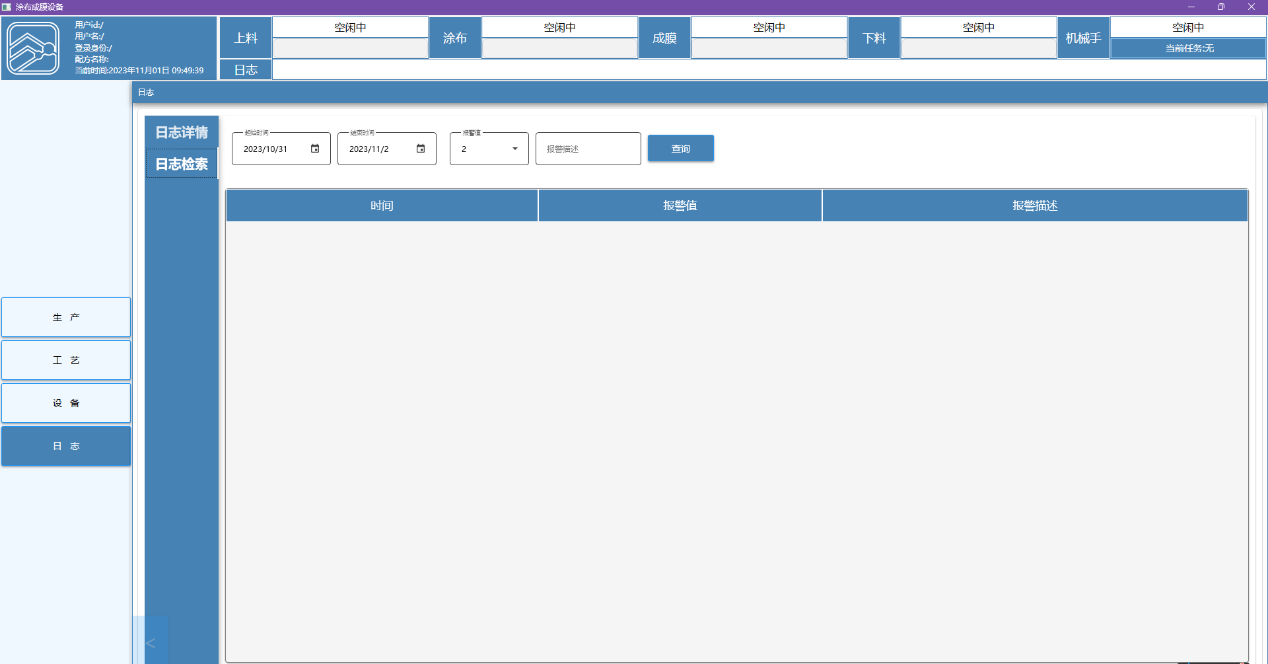

日志检索：图6-1可以进行本地日志的检索，日志的内容详情描述。

​ 图片6-2

日志详情：图6-2可以看到上料、涂布、成膜、下料各工艺的实时日志信息，还有整机的基本实时日志信息。
